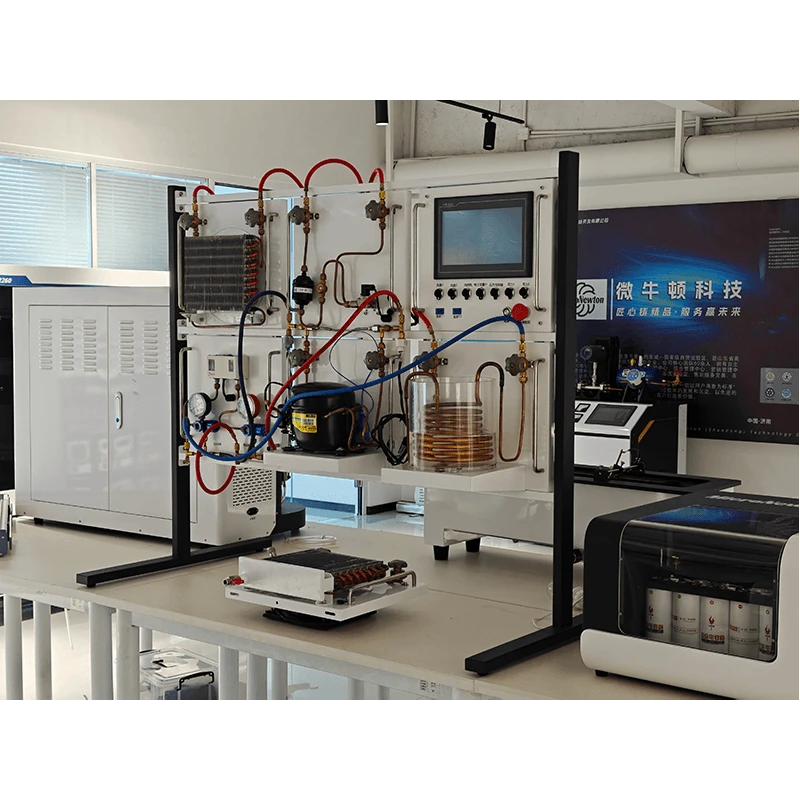

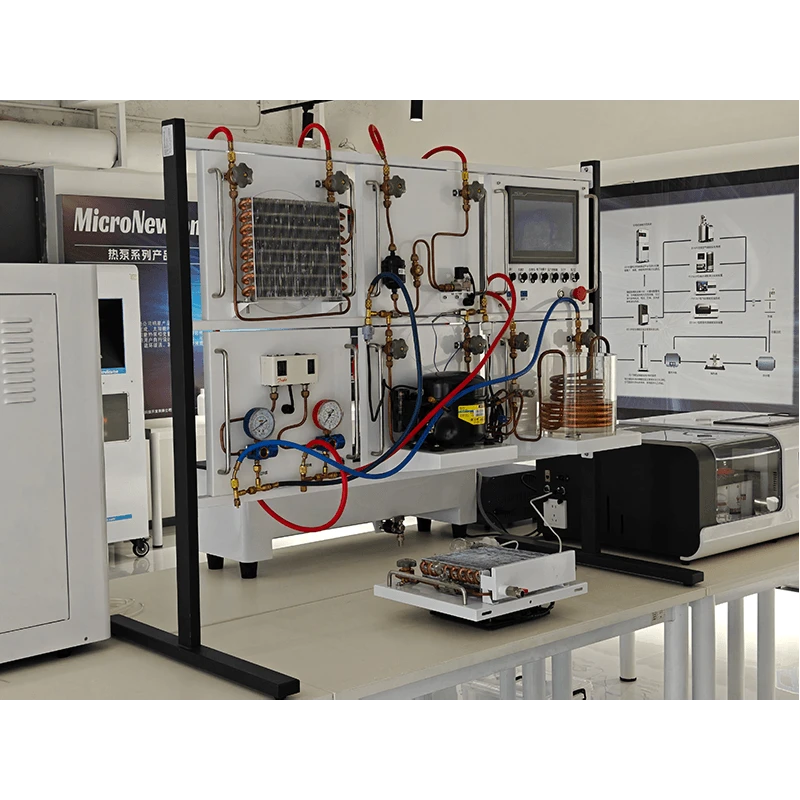

Ar-condicionado refrigerado
Esta unidade é um sistema modular básico de treinamento em refrigeração projetado para programas de refrigeração e ar condicionado. Construído em torno das práticas da indústria para instalação, comissionamento e manutenção de sistemas HVAC, ele desenvolve habilidades práticas dos alunos em tubulações, fiação elétrica, testes de pressão, detecção de vazamentos, evacuação, carregamento de refrigerante e operação do sistema.
O sistema é composto por 7 componentes modulares: módulo compressor, módulo condensador, dois módulos evaporadores, módulo controlador de pressão, módulo válvula borboleta e módulo painel de controle elétrico. É equipado com um controlador industrial touchscreen que exibe o esquema do sistema, temperatura, pressão, potência e curvas características relacionadas em tempo real.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Demonstrar o princípio de funcionamento de um sistema de refrigeração por compressão de vapor.
2.Realizar treinamento prático em tubulação de refrigeração, fiação, teste de pressão, detecção de vazamento, bombeamento de vácuo, carregamento de refrigerante e comissionamento do sistema.
3.Facilitar a compreensão e a plotagem do diagrama de pH do refrigerante para ciclos reais de compressão de vapor.
4. Demonstrar visualmente os principais processos: descarga do compressor, condensação do refrigerante, estrangulamento, evaporação do evaporador e sucção do compressor.
5.Simular alarmes de falha do sistema de refrigeração e treinamento de solução de problemas.
Atributos do produto
|
Modelo de Produto |
R105 |
Nome do produto |
Refrigeração Básica Modular Treinamento Sistema |
|
Materiais Principais |
Chapa Galvanizada, Acrílica, Cobre |
Dimensões |
1300×700×1600mm |
|
Peso do produto |
70kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Trifásico monofásico, 220V±5%, 50Hz/60Hz 110V±5%, 50Hz/60Hz | ||
|
Módulos Necessários |
1 bomba de vácuo, 1 conjunto de medidor de carregamento de refrigerante, 1 conjunto de ferramentas de manutenção de refrigeração (dobrador, cortador de tubos, ferramenta de alargamento) |
Módulos Opcionais |
Nenhum |
