Pia e Drenagem

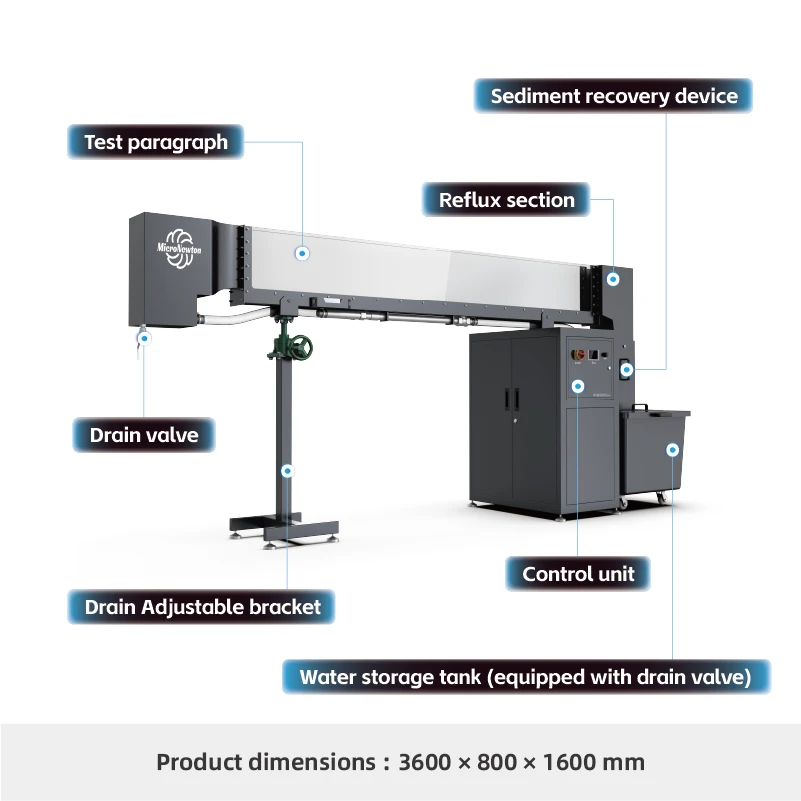

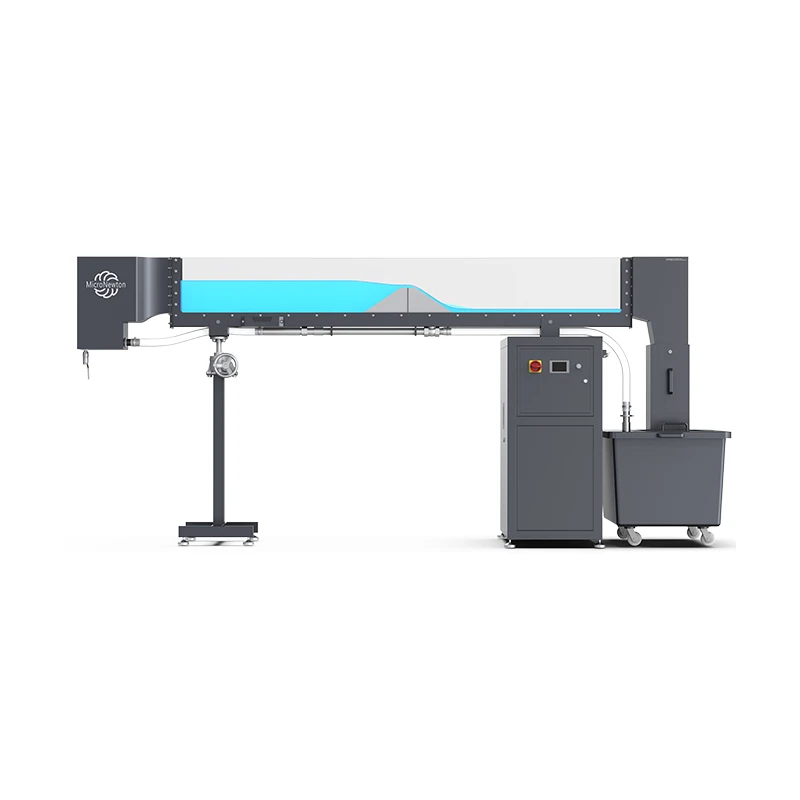

Este aparelho foi projetado para estudar vários fenômenos de fluxo em Mecânica dos Fluidos. É equipado com bomba de circulação para fornecer fluxo de água ao sistema. O módulo inclui comportas de diversos formatos, açudes, pilares de pontes, taludes de inundação, geradores de ondas e trechos planos, entre outros modelos.
O sistema pode simular uma ampla gama de fenômenos de fluxo de água e medir parâmetros hidráulicos importantes, tornando-o valioso para o desenvolvimento de habilidades práticas dos alunos e para apoiar a pesquisa em hidráulica.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Simule o fluxo de água em rios e canais, medindo a distribuição de velocidade e as mudanças no nível da água.
2.Coloque placas ou obstáculos nas paredes inferiores ou laterais para observar o desenvolvimento da camada limite, a separação do fluxo e as características de turbulência.
3. Use o gerador de ondas para produzir ondas regulares ou irregulares e estudar a propagação, quebra, reflexão e interação das ondas com estruturas.
4.Coloque pilares de ponte ou modelos de tubos na calha para simular distribuição de pressão, liberação de vórtices (rua de vórtice Kármán) e carga estrutural durante o fluxo ao redor de obstáculos.
5.Simular fluxo de açudes, saída de comportas e estruturas de queda, medindo coeficientes de descarga, quedas de nível de água e perdas de energia.
6.Estudar dispersão de poluentes, correntes de densidade e fluxo ecológico.
7. Injete bolhas no fluxo usando um dispositivo de aeração para estudar o movimento das bolhas e as características da mistura gás-líquido.
8.Adicione sedimentos, cascalho ou partículas para simular fluxos de detritos, limpeza do leito do rio, sedimentação de partículas e comportamento de iniciação.
Atributos do produto
|
Modelo de produto |
H300 |
Nome do produto |
Calha de 2,5 metros |
|
Materiais Principais |
Vidro Temperado, Chapa Galvanizada |
Dimensões |
3600×800×1600mm |
|
Peso do produto |
185kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
1. Gerador de ondas 2. Portões de vários formatos (em forma de setor, cilíndricos, etc.) 3. Açudes de diferentes formatos (açude defletor, açude de transbordamento, açude de corcunda, etc.) 4. Calha Parshall 5. Pilares de pontes de diferentes formatos (cilíndricos, retangulares, etc.) 6. Bueiros 7. Vertedouros de sifão 8. Cama áspera |
