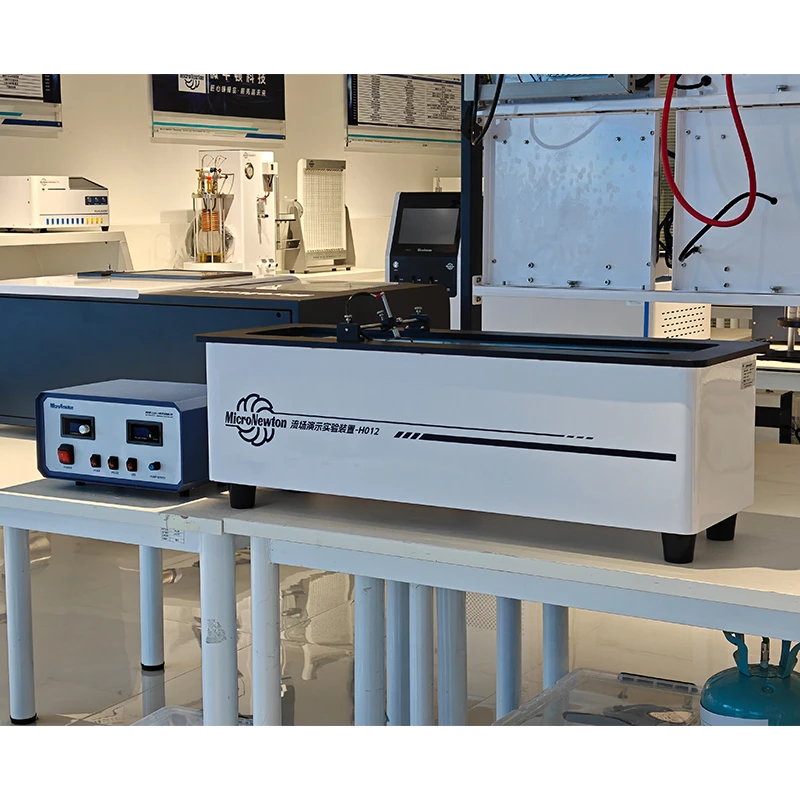

Este produto é um dispositivo experimental de ensino usado para demonstrar campos de fluxo. De acordo com o princípio da similaridade, muitos processos de fluxo que ocorrem no ar também podem ser demonstrados através de experimentos conduzidos na água.

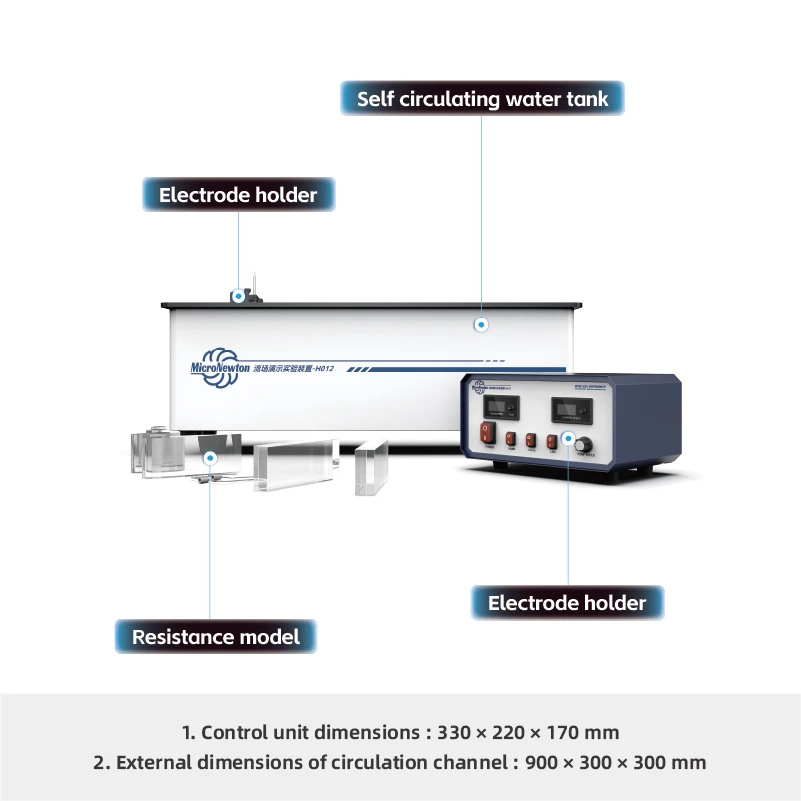

A estrutura principal deste dispositivo é um pequeno canal de água com circulação automática. Ele pode ser usado não apenas para demonstrar processos de fluxo laminar e turbulento de modelos correspondentes no canal de água, mas também permite que os usuários personalizem outros corpos de resistência irregulares para demonstrar fenômenos como fluxo laminar, fluxo turbulento e fluxo ao redor de objetos quando o fluido passa através de corpos de resistência.
O dispositivo experimental está equipado com uma bomba de água ultrassilenciosa de velocidade variável, que permite um ajuste preciso da velocidade do fluxo. O mecanismo de endireitamento de fluxo do dispositivo fornece um campo de fluxo estável com baixa turbulência durante o experimento. De acordo com os requisitos do usuário, a fonte de alimentação de pulso pode ser ajustada para controlar a densidade das bolhas de hidrogênio geradas.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Observação qualitativa da distribuição de velocidades em escoamentos laminares e turbulentos
2.Demonstração do fluxo em torno dos objetos e das linhas de corrente correspondentes
3.Demonstração da separação da camada limite
4.Demonstração da formação de vórtices e do fenômeno da rua vórtice Karman
5.Analogia com o comportamento do fluxo de ar
Atributos do produto
|
Modelo de produto |
H012 |
Nome do produto |
Dispositivo Experimental de Demonstração de Campo de Fluxo |
|
Materiais Principais |
Chapa galvanizada, Acrílico |
Dimensões |
1. Dimensões da unidade de controle: 330 × 220 × 170 mm 2. Dimensões do canal de fluxo circulante: 900 × 300 × 300 mm |
|
Peso do produto |
32kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
