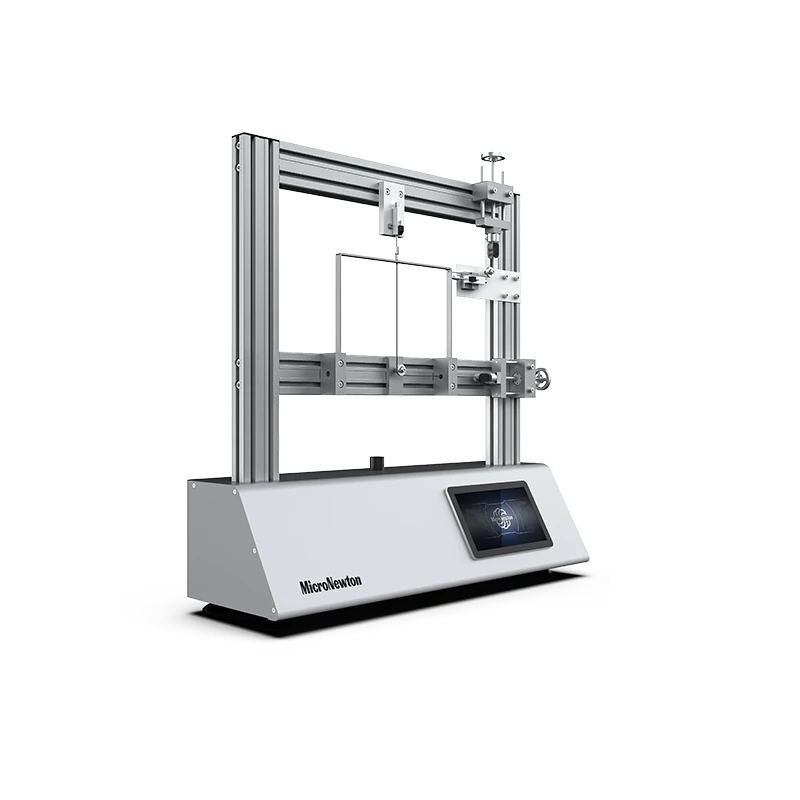

O dispositivo experimental de teste de carga final de plástico para estrutura rígida MST16 é um dispositivo usado em mecânica estrutural e experimentos de projeto de estrutura de aço para testar o comportamento não linear, a formação de mecanismo de falha e a capacidade de suporte final de estruturas de estrutura plana rígida sob cargas extremas.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de carga final de plástico para estrutura rígida MST16 é um dispositivo usado em mecânica estrutural e experimentos de projeto de estrutura de aço para testar o comportamento não linear, a formação de mecanismo de falha e a capacidade de suporte final de estruturas de estrutura plana rígida sob cargas extremas.
O modo de falha de estruturas de pórticos rígidos é mais complexo, envolvendo competição e transformação do mecanismo de deslocamento lateral da viga, mecanismo da viga e mecanismo de combinação. O dispositivo tem como objetivo demonstrar comoum rígidotransições de quadrode umelásticoestado um plástico estado, alcança interno vigor redistribuição através o sequencial formação deplástico dobradiças, e em última análise entra em colapso devido para tornando-se um geometricamente variável sistema.
Recurso experimental
1
Determinação da carga final plástica da estrutura rígida: ①Meça a curva P-Δ completa de uma estrutura rígida sob cargas verticais, horizontais ou combinadas. Determine o valor da carga final quando a estrutura perde sua capacidade de carga estável e verifique os resultados do cálculo do teorema do limite superior (método dinâmico) e do teorema do limite inferior (método estático)
2
Observando o processo de formação de mecanismos destrutivos: ①Exiba visualmente a sequência e a posição das dobradiças de plástico. ②Identificar o modo de falha final: falha de deslocamento lateral intercamadas (mecanismo de dobradiça de coluna, perigoso), falha na extremidade da viga (mecanismo de dobradiça de viga, ideal) ou falha mista
3
Verifique a aplicação do princípio do trabalho virtual na análise limite: Medindo a carga última e o modo de deslocamento correspondente do mecanismo, verifique a equação de equilíbrio de que o trabalho externo é igual à energia dissipada da dobradiça plástica interna
4
Estude a influência do caminho de carga: compare os efeitos de "adicionar primeiro a carga vertical e depois a carga horizontal" e "carga proporcional" na capacidade de suporte final e no modo de falha
Atributos do produto
|
Modelo de produto |
MST16 |
Nome do produto |
Experimental aparelho para plástico final carregar testando de rígido quadro |
|
Materiais Principais |
Alumínio liga, inoxidável aço |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
