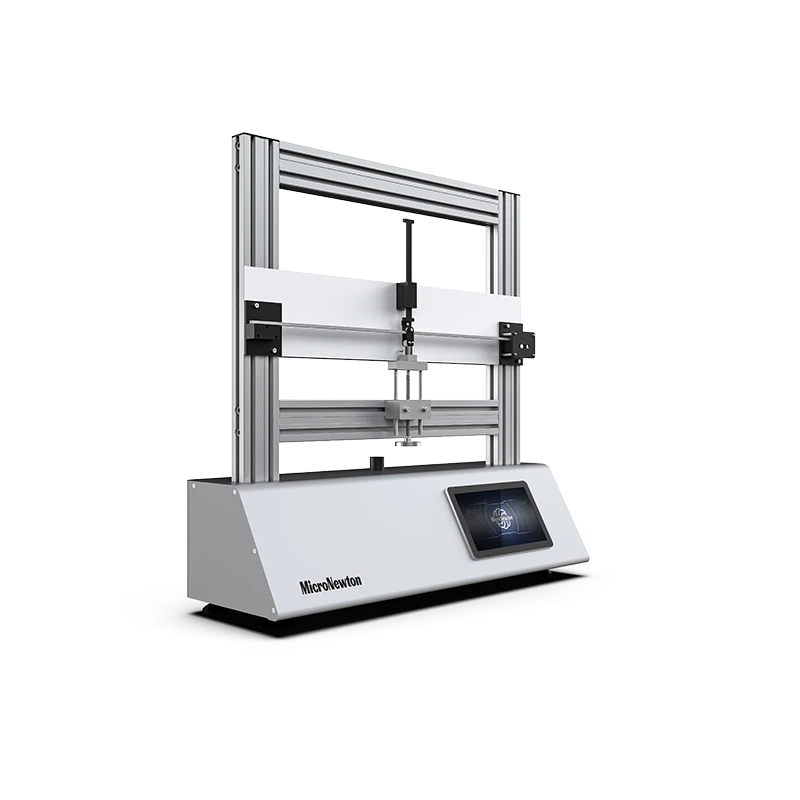

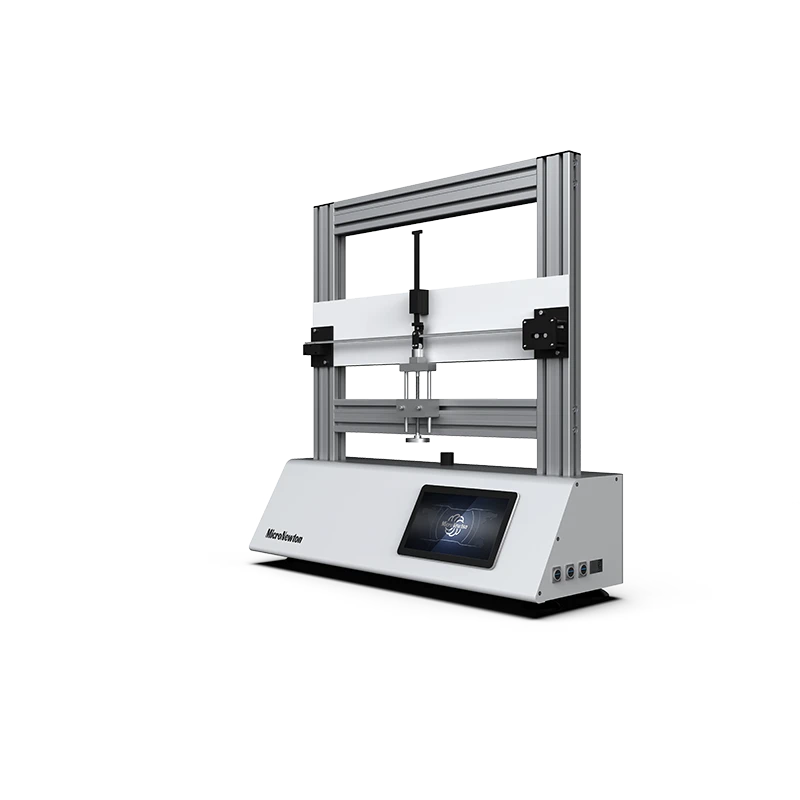

O dispositivo experimental de teste de carga final de plástico para vigas MST15 é um equipamento central em mecânica estrutural e experimentos de projeto de estrutura de aço, projetado especificamente para pesquisas aprofundadas em materiais não lineares. comportamento, o formação e processo de desenvolvimento de dobradiças de plástico e o rolamento capacidade de vigas em estados últimos.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de carga final de plástico para vigas MST15 é um equipamento central em mecânica estrutural e experimentos de projeto de estrutura de aço, projetado especificamente para pesquisas aprofundadas em materiais não lineares. comportamento, o formação e processo de desenvolvimento de dobradiças de plástico e o rolamento capacidade de vigas em estados últimos. Este dispositivo pode exibir visualmente a posição e as características rotacionais das dobradiças plásticas após a viga atingir o escoamento por meio de carregamento preciso, verificando o valor da carga final em cálculos teóricos. Os experimentos não apenas ajudam a dominar o processo de resolução de cargas finais com base no método de equilíbrio estático, mas também aprofundam a compreensão das características da rotação unidirecional. de plástico dobradiças e o residual deformação comportamento depois descarregando,fornecendo prático base para plástico projeto de aço estruturas.
Recurso experimental
1
Determinação da carga final plástica: ①Meça a curva completa de deslocamento de carga da viga desde o estágio elástico, estágio elástico-plástico até o estágio completo de falha plástica. Determine o valor da carga última quando a estrutura perde sua capacidade de suporte e compare-o com o valor de cálculo teórico (com base no módulo da seção plástica)
2
Observando a formação e desenvolvimento de dobradiças plásticas: ①Demonstre intuitivamente como a seção se desenvolve desde o escoamento da borda até o escoamento da seção completa no momento fletor máximo (como o meio do vão de uma viga simplesmente apoiada ou um suporte final fixo), formando uma "dobradiça de plástico" que pode girar livremente. Verifique a diferença entre dobradiças de plástico e dobradiças mecânicas comuns (as dobradiças de plástico podem suportar momentos de flexão finais e ter rotação direcional)
3
Desenhe a curva de processo completa P-Δ
4
Registre a relação entre a carga e a deflexão no meio do vão e divida claramente a seção elástica, a seção de transição elástico-plástica e a seção de fluxo plástico (plataforma seção)
Atributos do produto
|
Modelo de produto |
MST15 |
Nome do produto |
Experimental aparelho para testar o plástico final carregar de vigas |
|
Materiais Principais |
Alumínio liga, inoxidável aço |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
