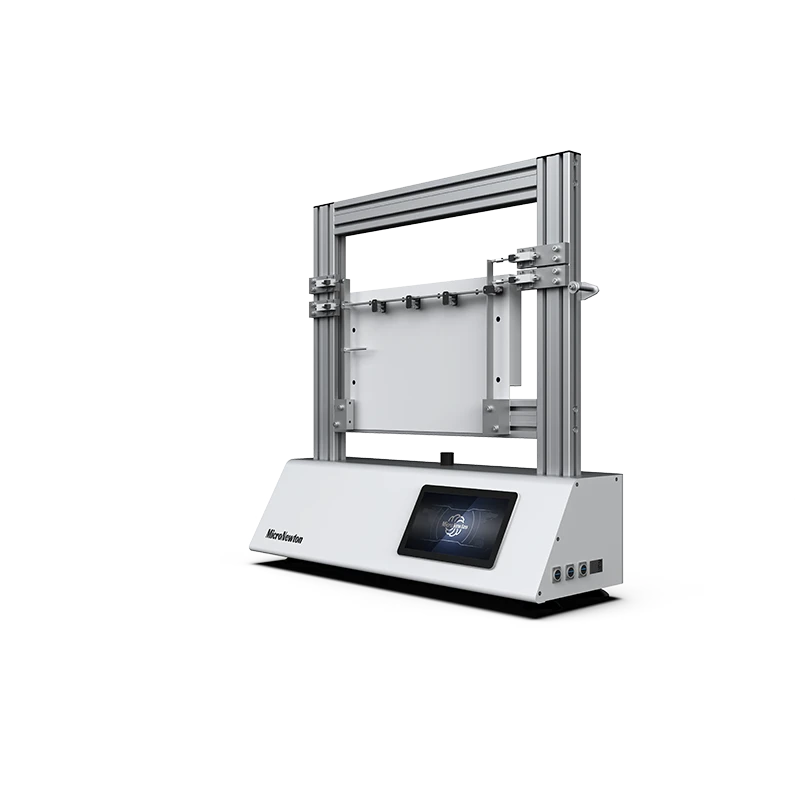

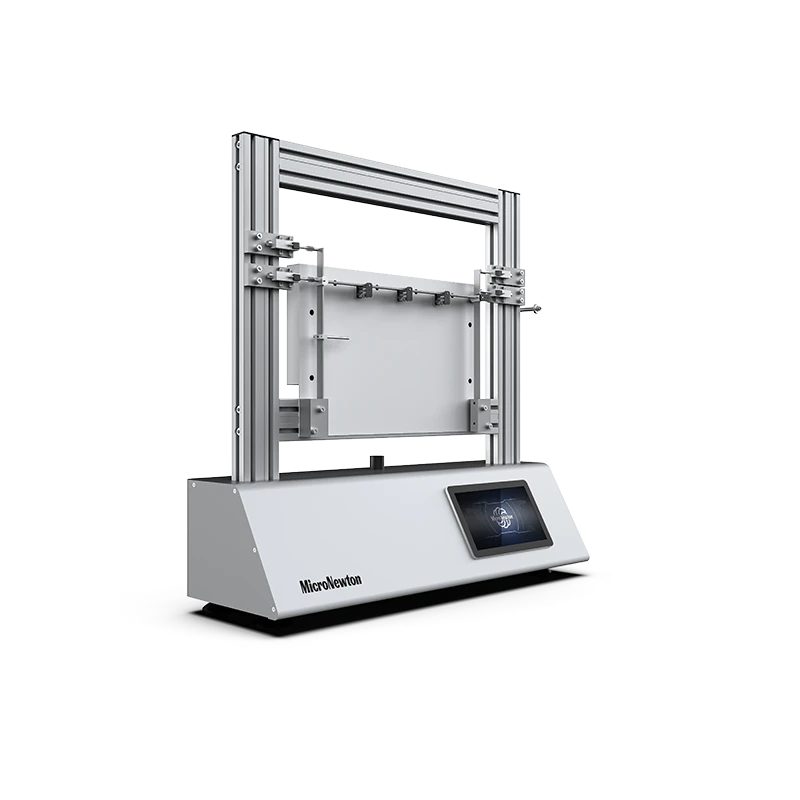

O dispositivo experimental de deslocamento de nó de estrutura rígida ultraestático MST14 e teste de força interna é um equipamento especializado usado em experimentos de mecânica estrutural para estudar as características de deformação e distribuição de força interna de estruturas de estrutura plana rígida sob carga.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de deslocamento de nó de estrutura rígida ultraestático MST14 e teste de força interna é um equipamento especializado usado em experimentos de mecânica estrutural para estudar as características de deformação e distribuição de força interna de estruturas de estrutura plana rígida sob carga.
O dispositivo consiste em uma placa traseira equipada com estrutura de portal em alumínio, em onde estão distribuídos 8 extensômetros, dos quais 4 estão distribuídos uniformemente na travessa e os outros 4 estão localizados nas duas vigas verticais do portal. Quatro sensores de deslocamento são usados para medir o deslocamento lateral e o ângulo de rotação do nó do portal. O dispositivo experimental de teste está equipado com um instrumento de aquisição de deformação estática, e a deformação em cada posição é coletada através do instrumento de aquisição de deformação estática. O núcleo deste dispositivo reside na medição precisa do ângulo de rotação e do deslocamento horizontal dos nós frios, e verificando o cálculo resultados de deslocamento método e torque distribuição
método.
Recurso experimental
1
Meça o deslocamento do nó rígido: ①Deslocamento lateral horizontal: Meça o deslocamento lateral de uma estrutura rígida sob cargas horizontais, cargas verticais assimétricas ou forças de casal. Esta é a característica mais significativa que distingue pórticos rígidos de vigas contínuas. Canto do nó: Meça o canto na interseção de vigas e colunas. No nó rígido, o ângulo final da viga é igual ao ângulo final do pilar, que é uma das premissas básicas do método de deslocamento
2
Meça a força interna na extremidade da haste: ①Meça o momento fletor, a força de cisalhamento e a força axial da base da coluna, topo da coluna e extremidade da viga por meio de extensômetros ou sensores de força. Desenhe o diagrama de momento fletor, o diagrama de força cortante e o diagrama axial da estrutura rígida.
3
Verifique a equação típica do método de deslocamento: ①Verifique a relação entre incógnitas básicas (deslocamento angular do nó e deslocamento linear) e cargas externas. Verifique o significado físico do coeficiente de rigidez kij (a força de reação gerada por um deslocamento unitário)
Atributos do produto
|
Modelo de produto |
MST14 |
Nome do produto |
Experimental dispositivo para deformação e força interna testando de estaticamente indeterminado rígido quadro |
|
Materiais Principais |
alumínio |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
