Introdução do produto

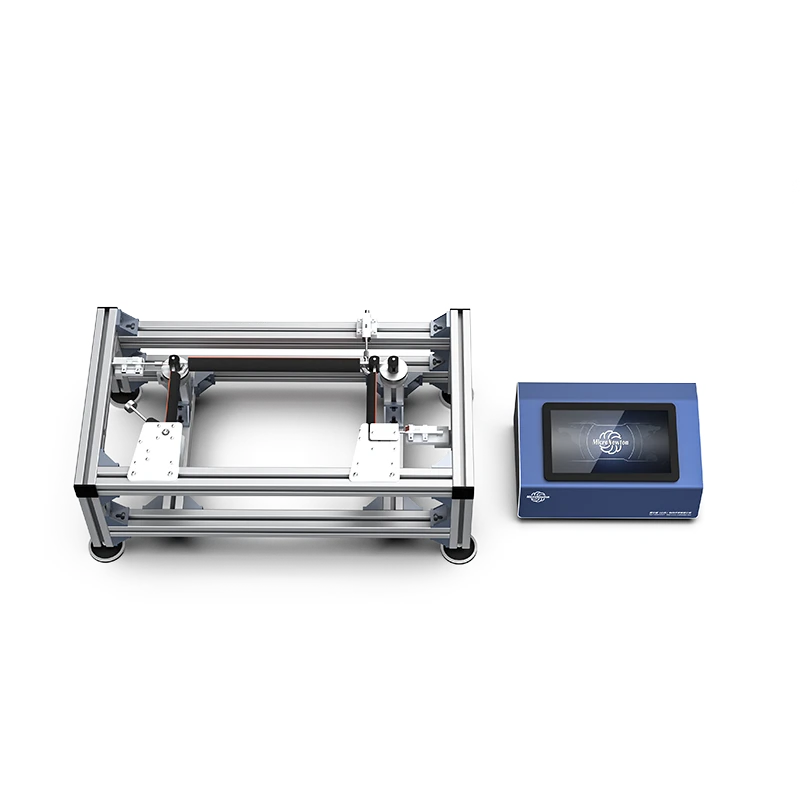

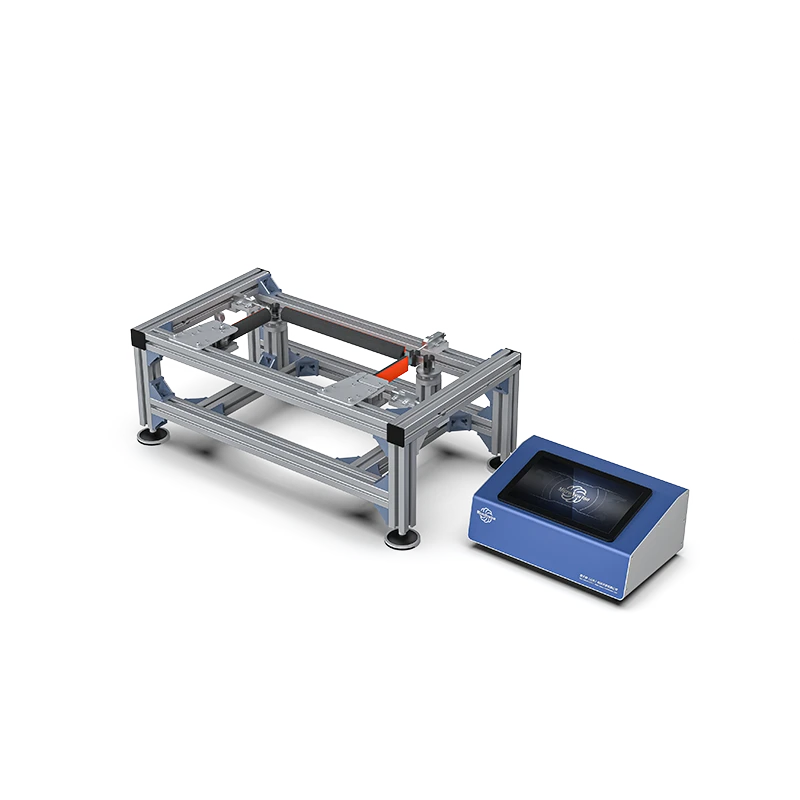

O dispositivo experimental de deformação da estrutura cantilever de variação de temperatura MST12 e teste de força interna é um equipamento especializado usado em experimentos de mecânica estrutural para estudar a influência dos efeitos da temperatura em estaticamente indeterminados. estruturas.

Temperatura mudanças em estaticamente indeterminado estruturas apenas causa deformação e não gere forças internas; No entanto, em estruturas estaticamente indeterminadas, restrições excessivas limitam a expansão ou rotação livre da estrutura, resultando em auto-tensão significativa e forças internas adicionais causadas por mudanças de temperatura. Este dispositivo simula o campo de temperatura e mede as forças internas (tensões) e deslocamentos de estruturas estáticas e estaticamente indeterminadas sob mudanças de temperatura através de medições de sensores; Variedade e deslocamento testando de membros ou estruturas sob diferentetemperatura diferenças.

Recurso experimental

A diferença essencial na demonstração dos efeitos da temperatura: ①Estado estático: ajuste a estrutura a uma viga cantilever estática, aplique mudanças de temperatura, meça sua deformação livre (alongamento, flexão) e verifique se nenhuma força interna é gerada. Estado ultraestático: adicione restrições adicionais (como fixar a extremidade livre ou adicionar suporte elástico), aplique a mesma mudança de temperatura, meça a força de reação de restrição gerada e o momento fletor interno e verifique a geração de forças internas

Medir a força interna da temperatura (autoestresse): ① Meça quantitativamente a força de reação de suporte e a força interna transversal causada pelo gradiente de temperatura (diferença de temperatura interna e externa) ou mudança uniforme de temperatura. ②Verifique os termos livres na equação do método de força

Medição da curva de deformação térmica: registre a curva de deflexão da viga sob temperatura e compare-a com a forma de deformação calculada teoricamente

Limitações da verificação do princípio da superposição: Capacitar os alunos a compreender as semelhanças e diferenças entre cargas de temperatura e cargas mecânicas na análise de estruturas estaticamente indeterminadas

Atributos do produto

Modelo de produto	MST12	Nome do produto	Dispositivo experimental para medir deformação estrutural e forças internas sob temperatura carregar
Materiais Principais	Inoxidável aço, latão	Especificações	1200×1200×500mm
Peso do produto	≤30kg	Ambiente Operacional	Sala temperatura, relativo umidade ≤ 85%
Fonte de alimentação de entrada	Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz
Módulos Necessários	Nenhum	Módulos Opcionais	Nenhum
