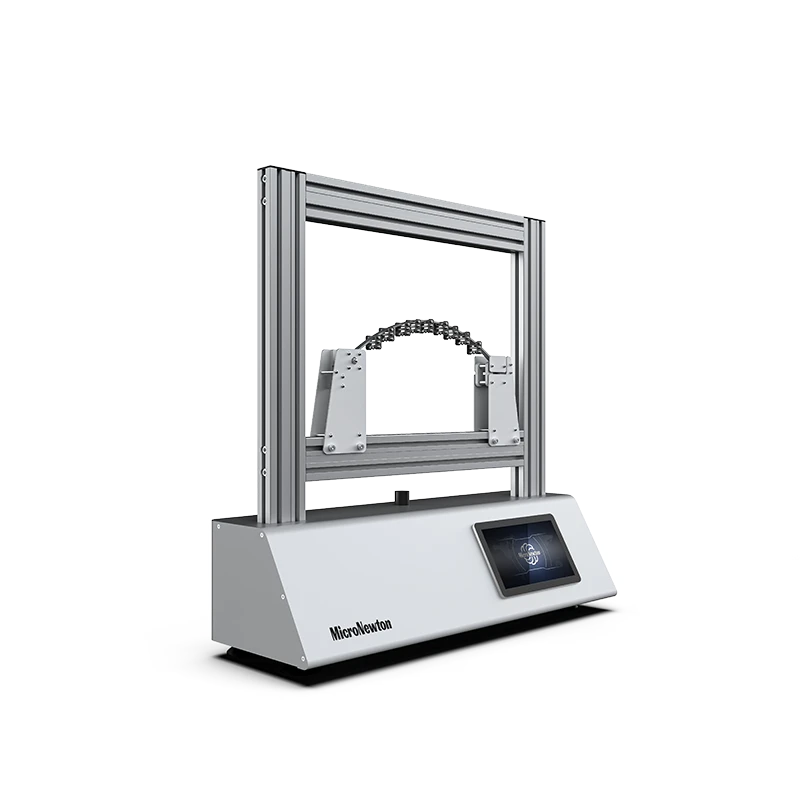

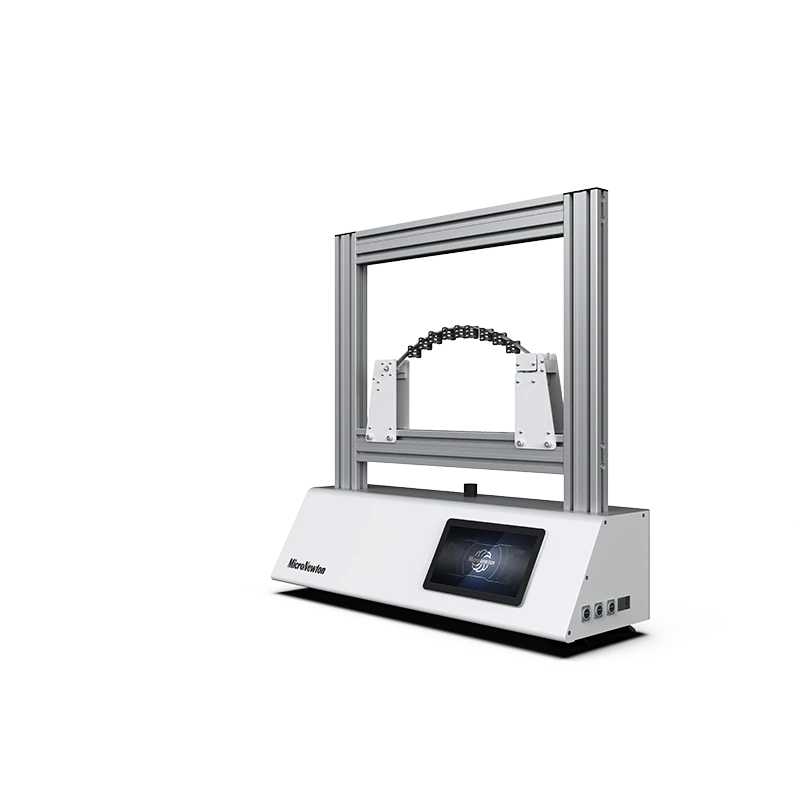

O dispositivo experimental de teste de força de restrição de arco de duas dobradiças MST08 é um módulo experimental projetado especificamente para o ensino de mecânica estrutural. Este dispositivo é otimizado e projetado com base nos requisitos de aplicação da engenharia civil e da engenharia mecânica, consistindo em dois suportes de suporte e uma estrutura em arco de ponte simétrica rigidamente conectada.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de força de restrição de arco de duas dobradiças MST08 é um módulo experimental projetado especificamente para o ensino de mecânica estrutural. Este dispositivo é otimizado e projetado com base nos requisitos de aplicação da engenharia civil e da engenharia mecânica, consistindo em dois suportes de suporte e uma estrutura em arco de ponte simétrica rigidamente conectada. Ele pode simular com precisão o estado de tensão de dois arcos articulados sob cargas verticais (concentradas ou uniformemente distribuídas), medir e exibir o impulso horizontal e a reação de apoio gerada pela estrutura em tempo real e verificar intuitivamente o diferença de estresse entre o estrutura em arco e o correspondente viga simplesmente apoiada. É uma ferramenta de ensino ideal para compreender as características mecânicas de materiais estaticamenteindeterminado impulso estruturas.
Recurso experimental
1
Teste de impulso horizontal: Verifique a relação entre impulso e altura do arco, vão e rigidez do material em estruturas estaticamente indeterminadas e compare as diferenças de tensão entre estruturas de arco estaticamente indeterminadas e estaticamente indeterminadas
2
Análise de carga móvel: Ao utilizar pesos para mover e carregar em diferentes posições no arco, a curva da força de reação horizontal que muda com a posição da carga é testada e traçada. A lei de distribuição das forças internas (momento fletor, força axial) na seção é analisada usando o método do princípio da força
3
Simulação de carga uniformemente distribuída: Equipado com hastes de carga uniformemente distribuídas de diferentes comprimentos (hastes longas/hastes curtas), pode simular as forças uniformemente distribuídas sob condições reais de trabalho, como pontes, medir e comparar o empuxo medido e os valores de cálculo teórico do método de força
4
Verificação de características hiperestáticas: Unidade de ensino visual integrada, apresentação em tempo real de dados experimentais e curvas dinâmicas, apoiando a comparação intuitiva entre valores de cálculo teórico e dados medidos, auxiliando na compreensão do sistema básico do método de força e do conceito de resolução de excesso de forças desconhecidas
Atributos do produto
|
Modelo de produto |
MST08 |
Nome do produto |
Dispositivo experimental para teste o restrição vigor de dois articulado arcos |
|
Materiais Principais |
Alumínio liga, inoxidável aço |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
