A força de restrição de estrutura rígida ultraestática MST07 e testes de deslocamento dispositivo experimental é um módulo experimental desenvolvido especialmente para o ensino de mecânica estrutural.
Compartilhe:
Added to cart successfully
Introdução do produto

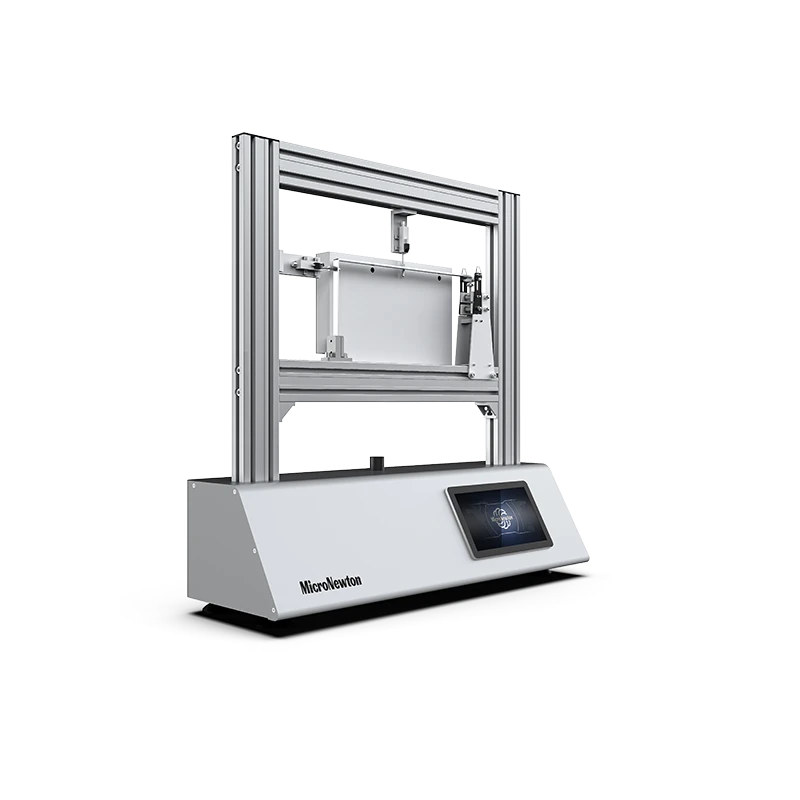

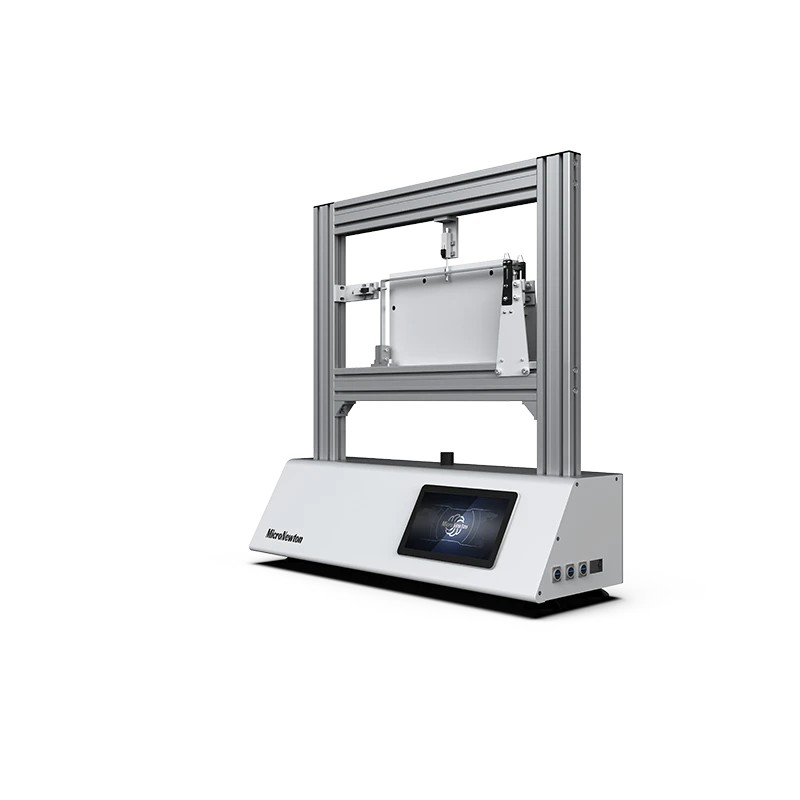

A força de restrição de estrutura rígida ultraestática MST07 e testes de deslocamento dispositivo experimental é um módulo experimental desenvolvido especialmente para o ensino de mecânica estrutural. Este dispositivo foi projetado com base nos requisitos de aplicação da engenharia civil e engenharia mecânica e consiste em uma placa de fixação de amostra, um módulo de medição de força interna de estrutura rígida cantilever e um sensor de força de toque. Ele pode simular com precisão o estado de tensão de uma estrutura rígida cantilever estaticamente indeterminada e medir o deslocamento horizontal/vertical, a força de reação de suporte e as forças internas da estrutura sob carga em tempo real por meio de sensores de deslocamento e medidores de tensão de alta precisão. usando vigor métodos, fazendo isto um ideal ensino ferramenta para estudo o características deestaticamente indeterminado estruturas e verificando o básico princípios de vigor métodos.
Recurso experimental
1
Uma estrutura rígida cantilever hiperestática pode ser construída para demonstrar visualmente o sistema básico e as incógnitas fundamentais do método de força, removendo restrições excessivas
2
Medição da força de reação do suporte e do momento fletor: Usando a extremidade B para ler diretamente o excesso de força de restrição, combinado com o braço de força para calcular o momento fletor do suporte da dobradiça fixa e verificar a equação de equilíbrio estático
3
Análise de força interna de membros: Usando extensômetros anexados aos membros, a deformação de flexão e a deformação compressiva de tração são coletadas separadamente, e o momento de flexão da seção e a força axial são calculados usando fórmulas para verificar o princípio do método de seção
4
Monitoramento de deslocamento de deformação: Sensores de deslocamento duplo integrados medem o deslocamento horizontal da estrutura e a deflexão vertical do ponto médio da viga transversal, respectivamente, para analisar a lei de deformação da estrutura sob cargas concentradas
Atributos do produto
|
Modelo de produto |
MST07 |
Nome do produto |
Dispositivo experimental para testar a força de restrição e deslocamento de estaticamente indeterminado rígido quadro |
|
Materiais Principais |
Inoxidável aço, alumínio liga |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Ssolteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
