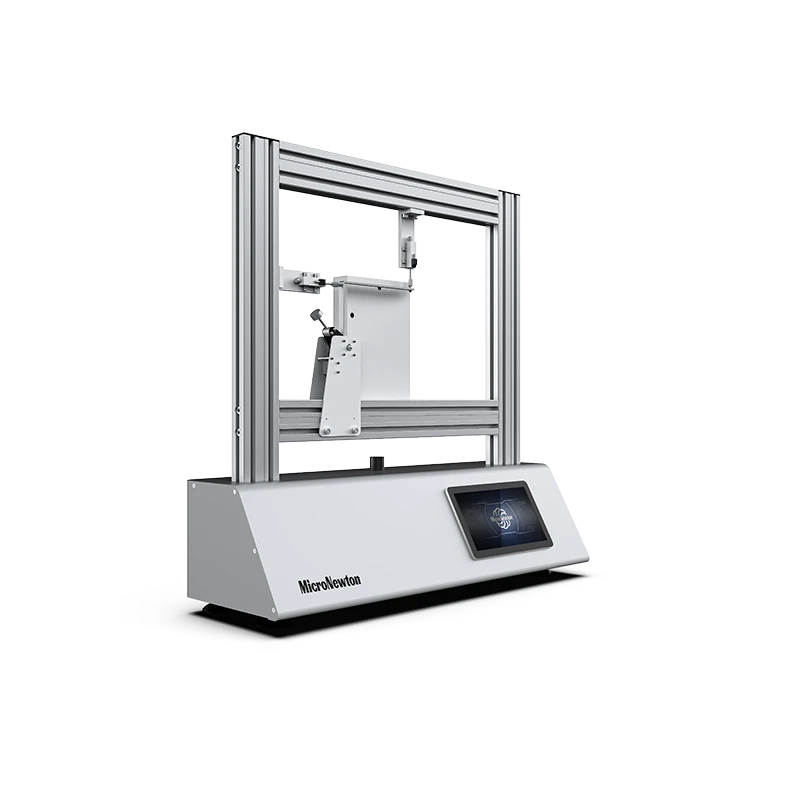

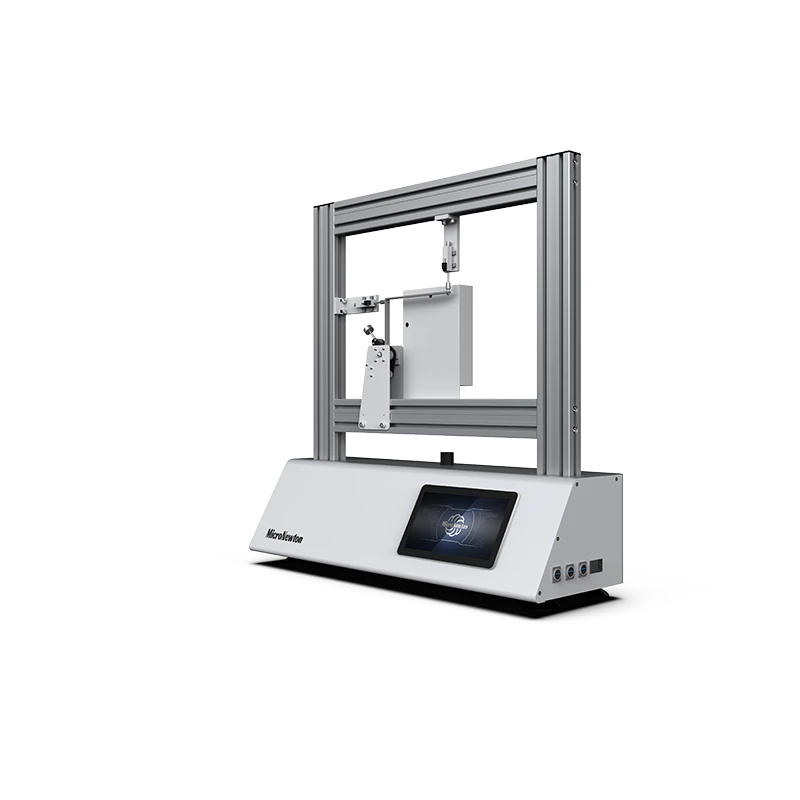

O dispositivo experimental de teste de força de restrição de estrutura rígida estática e deformação por flexão MST02 é um módulo experimental especialmente desenvolvido para o ensino de mecânica estrutural. Este dispositivo foi projetado com base nos requisitos de aplicação da engenharia civil e engenharia mecânica e integra várias formas experimentais, como cantilever, suporte simples e estrutura rígida de três dobradiças.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de força de restrição de estrutura rígida estática e deformação por flexão MST02 é um módulo experimental especialmente desenvolvido para o ensino de mecânica estrutural. Este dispositivo foi projetado com base nos requisitos de aplicação da engenharia civil e engenharia mecânica e integra várias formas experimentais, como cantilever, suporte simples e estrutura rígida de três dobradiças. Ele pode testar com precisão a força de reação de suporte, o momento fletor e a deformação por flexão da estrutura rígida sob carga, obter uma comparação intuitiva entre cálculos teóricos e dados medidos e auxiliar efetivamente os alunosem entendimento o estresse características e deformação leis de o rígido quadro estrutura.
Recurso experimental
1
Teste de força de reação de suporte: Usando sensores de pressão e estruturas de braço de força, o impulso horizontal e a força de reação vertical no suporte da estrutura rígida são medidos diretamente para verificar as condições de equilíbrio estático
2
Medição de força interna de membros: Usando a tecnologia de medição de deformação de ponte completa, a deformação de flexão e a deformação compressiva de tração dos membros são coletadas separadamente, e o momento de flexão da seção e a força axial são calculados substituindo-os na fórmula
3
Monitoramento de deslocamento de deformação: equipado com um relógio comparador digital e sensor de deslocamento, pode medir de forma síncrona o deslocamento horizontal, deslocamento vertical e mudanças angulares da estrutura rígida sob carga
4
Simulação de múltiplas condições: suporta a montagem em três formas estruturais típicas: estrutura rígida cantilever, estrutura rígida simplesmente suportada e estrutura rígida de três dobradiças, para atender aos requisitos de testes de desempenho mecânico sob diferentes condições de restrição
Atributos do produto
|
Modelo de produto |
MST02 |
Nome do produto |
Força de restrição de estrutura rígida estática e dispositivo experimental de deformação por flexão |
|
Materiais Principais |
Alumínio liga, inoxidável aço |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
