Introdução do produto

O teste experimental de força interna da extremidade da viga estaticamente indeterminada de vão único MST13 dispositivo é um equipamento principal usado em estrutural mecânica experimentos para estudar as características de tensão de vigas contínuas ou vigas fixas em ambas as extremidades (vão único múltiplo estaticamente indeterminado).

O principal característica de este dispositivo é a habilidade para diretamente medir a flexão momento e força de cisalhamento gerada no suporte (extremidade da haste) da viga sob carga, verificando assim os resultados do cálculo do método de força, método de deslocamento e método de distribuição de momento fletor. É uma ferramenta de ensino fundamental para a compreensão da redistribuição de forças internas em estruturas estaticamente indeterminadas e os efeitos do assentamento/rotação do apoio.

Recurso experimental

Medir diretamente o momento fletor na extremidade da haste: Esta é a característica mais exclusiva do dispositivo. Converta o "momento fletor" difícil de medir em "força" mensurável, de modo a ler diretamente o valor numérico do momento fletor final fixo ou do momento fletor de suporte de viga contínua

Meça a força de cisalhamento final do poste e a força de reação do suporte

Verifique a solução da teoria hiperestática: ①Método de força: Verifique o cálculo do excesso de força de restrição (momento fletor de rolamento). Método de deslocamento/método de distribuição de momento fletor: Ao medir o ângulo de rotação do nó (manômetro com mostrador opcional) e o momento fletor final da haste, a precisão do coeficiente de rigidez, coeficiente de distribuição e coeficiente de transmissão é verificada

Desenhe linhas de influência de força interna: mova cargas, desenhe linhas de influência de momento fletor de suporte e linhas de influência de força de reação de suporte e determine a posição de carga mais desfavorável

Simule o deslocamento e a rotação do apoio: crie artificialmente o recalque do apoio (deslocamento vertical) ou a rotação do apoio, meça as forças internas adicionais geradas e verifique a sensibilidade de estruturas estaticamente indeterminadas à deformação da fundação

Atributos do produto

Modelo de produto	MST13	Nome do produto	Dispositivo experimental para teste interno forças no o final de um único intervalo estaticamente indeterminado feixe
Materiais Principais	Alumínio liga, inoxidável aço	Especificações	≤1000×400×1000mm
Peso do produto	≤30kg	Ambiente Operacional	Sala temperatura, relativo umidade ≤ 85%
Fonte de alimentação de entrada	Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz
Módulos Necessários	Nenhum	Módulos Opcionais	Nenhum

Estudos de Caso

Como construir uma educação prática sobre transferência de calor na Northwestern Polytechnical Universidade

Desenvolvendo educação prática em refrigeração na Universidade Jiao Tong de Xangai

Construindo uma educação prática em mecânica de fluidos na Universidade Moutai

Avanço na educação prática em mecânica de fluidos na Universidade de Tsinghua

Educação prática sobre energia renovável e armazenamento de energia na Southeast University

Como construir uma educação prática sobre transferência de calor na Northwestern Polytechnical Universidade

Equipamento de laboratório de transferência de calor entregue à Northwestern Polytechnical University para laboratórios de condução, convecção, radiação e condutividade térmica.

Saiba mais

Desenvolvendo educação prática em refrigeração na Universidade Jiao Tong de Xangai

A Universidade Jiao Tong de Xangai recebe uma unidade de teste de ciclo de refrigeração por compressão de vapor para ensino prático de termodinâmica de engenharia e refrigeração. Esta bancada experimental permite aos alunos estudar o coeficiente de desempenho do ciclo, fenómenos de evaporação-condensação e diagramas de pressão-entalpia. Adequada para cursos de engenharia de energia, térmica e mecânica, a unidade conecta princípios teóricos de refrigeração com medição de sistemas reais, análise de dados e prática exploratória de laboratório.

Saiba mais

Construindo uma educação prática em mecânica de fluidos na Universidade Moutai

Este artigo apresenta o conjunto recém-fornecido de equipamentos de laboratório de mecânica de fluidos para a Universidade Moutai. A configuração do laboratório inclui aparelho Osborne Reynolds, aparelho de fricção de fluidos, bancada hidráulica digital, unidade de cavitação Venturi, dispositivo de calibração de medidor de vazão, demonstração de campo de fluxo e aparelho de vórtice. Esses sistemas experimentais permitem que estudantes de engenharia mecânica, civil, hidráulica e de energia realizem testes práticos cobrindo fluxo de tubos, atrito de fluidos, perda de carga, cavitação, medição de fluxo e fenômenos de vórtice. Ao combinar o conhecimento teórico com observação, medição, computação e análise de dados do mundo real, o laboratório fortalece as capacidades práticas de engenharia dos alunos e cria um ambiente de ensino prático completo para cursos de mecânica de fluidos.

Saiba mais

Avanço na educação prática em mecânica de fluidos na Universidade de Tsinghua

A Universidade de Tsinghua recebeu a plataforma de teste de pequenos túneis de água H501 para ensino prático em laboratório de mecânica de fluidos. Esta configuração experimental de baixa turbulência permite a visualização de fluxo, testes de camada limite, análise de cavitação, bem como medição de arrasto e sustentação de fluidos. Compatível com um conjunto completo de instrumentos de ensino de mecânica dos fluidos, a plataforma atende estudantes de engenharia mecânica, aeroespacial, civil e naval, unindo a teoria da mecânica dos fluidos com trabalhos de pesquisa e medição em laboratório do mundo real.

Saiba mais

Educação prática sobre energia renovável e armazenamento de energia na Southeast University

A Southeast University implantou uma plataforma de ensino de demonstração de microcarga de armazenamento eólico-solar. Este prático sistema integra energia fotovoltaica, turbina eólica, armazenamento de bateria, armazenamento térmico e bomba de calor de fonte tripla. Ele permite que estudantes de novas especialidades relacionadas à energia conduzam experimentos sobre geração, conversão, armazenamento e gerenciamento de energia em nível de sistema para desenvolver capacidades de engenharia abrangentes.

Saiba mais

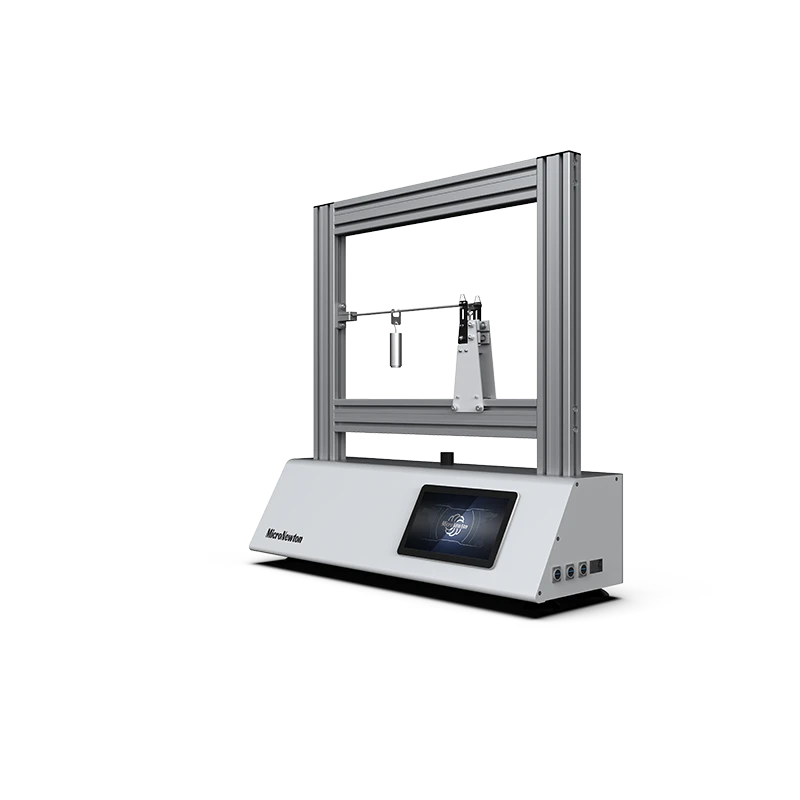

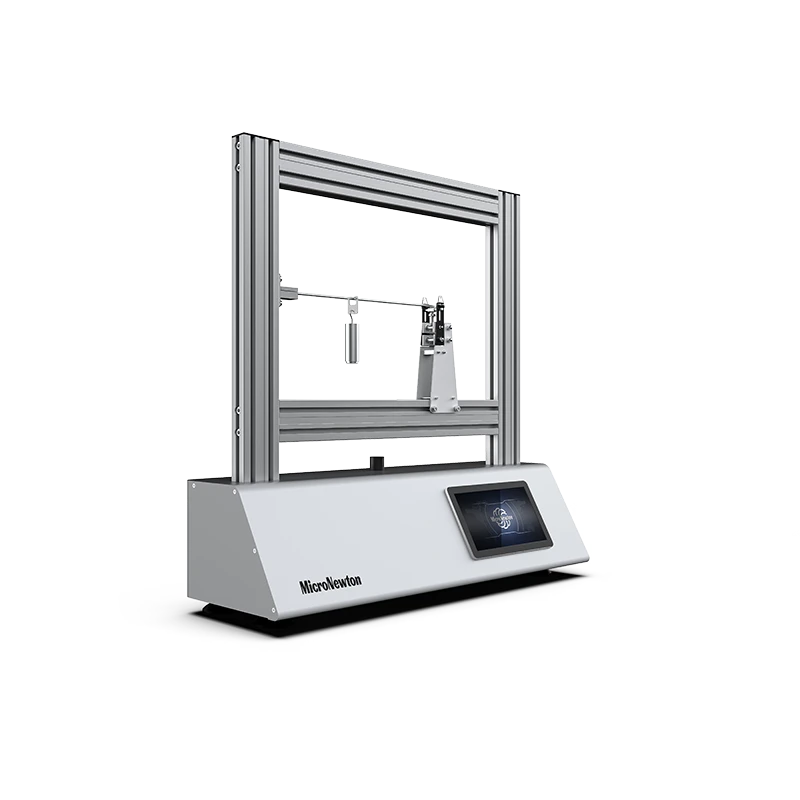

MST13-Dispositivo experimental para força interna no final da fase única feixe estaticamente indeterminado
