Introdução do produto

O dispositivo experimental de teste de força de cabo de estrutura de suspensão MST19 é uma plataforma experimental especializada no ensino e pesquisa de mecânica estrutural e engenharia de pontes, projetado especificamente para ensino o mecanismo de força e cabo vigor tecnologia de medição de estruturas de cabos flexíveis. Este dispositivo pode medir com precisão as mudanças na força do cabo de estruturas de suspensão sob cargas verticais, simulando uma estrutura de suspensão real sistemas e exibir visualmente o processo de coordenação de deformação de estruturas flexíveis. O foco do experimento é explorar a influência de diferentes tamanhos de carga, posições de aplicação e carregar tipos sobre forças do cabo, verificar o complexo não linear funcional relação entre forças de cabos e pontos de aplicação de carga, ajudam estudantes e pesquisadores a compreender profundamente as características de tensão e mecanismos de deformação de estruturas de suspensão e fornecem teoria base e prático apoiar para cabo vigor monitoramento e controle de pontes e grande vão espacialestruturas.

Recurso experimental

Aplique cargas concentradas de diferentes tamanhos ou localizações em estruturas suspensas com os mesmos parâmetros geométricos e registre a curva de variação da força do cabo com o tamanho e localização da carga. Através de análise comparativa, verificar a relação não linear entre carga e força nos cabos de estruturas suspensas sob cargas concentradas

Aplicar cargas uniformemente distribuídas de diferentes tamanhos e posições em estruturas suspensas com os mesmos parâmetros geométricos e registrar a curva de variação da força do cabo com o tamanho da carga e a posição de aplicação

Análise comparativa da força concentrada do cabo de carga e da força uniformemente distribuída do cabo de carga

4. Estudar sistematicamente a influência dos parâmetros geométricos na medição da força dos cabos, ajustando o espaçamento entre apoios, alterando a flecha inicial ou substituindo cabos com diferentes características de seção transversal. Um modelo de relação quantitativa entre parâmetros geométricos e resposta de força do cabo pode ser estabelecido, ao mesmo tempo em que se verificam os fatores de correção da geometria parâmetros em fórmulas teóricas para cálculo de força de cabo

Atributos do produto

Modelo de produto	MST19	Nome do produto	Experimental dispositivo para testes de força de cabos de suspensão estruturas
Materiais Principais	Alumínio liga, inoxidável aço	Especificações	≤1000×400×1000mm
Peso do produto	≤30kg	Ambiente Operacional	Sala temperatura, relativo umidade ≤ 85%
Fonte de alimentação de entrada	Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz
Módulos Necessários	Nenhum	Módulos Opcionais	Nenhum

Estudos de Caso

Como construir uma educação prática sobre transferência de calor na Northwestern Polytechnical Universidade

Desenvolvendo educação prática em refrigeração na Universidade Jiao Tong de Xangai

Construindo uma educação prática em mecânica de fluidos na Universidade Moutai

Avanço na educação prática em mecânica de fluidos na Universidade de Tsinghua

Educação prática sobre energia renovável e armazenamento de energia na Southeast University

Como construir uma educação prática sobre transferência de calor na Northwestern Polytechnical Universidade

Equipamento de laboratório de transferência de calor entregue à Northwestern Polytechnical University para laboratórios de condução, convecção, radiação e condutividade térmica.

Saiba mais

Desenvolvendo educação prática em refrigeração na Universidade Jiao Tong de Xangai

A Universidade Jiao Tong de Xangai recebe uma unidade de teste de ciclo de refrigeração por compressão de vapor para ensino prático de termodinâmica de engenharia e refrigeração. Esta bancada experimental permite aos alunos estudar o coeficiente de desempenho do ciclo, fenómenos de evaporação-condensação e diagramas de pressão-entalpia. Adequada para cursos de engenharia de energia, térmica e mecânica, a unidade conecta princípios teóricos de refrigeração com medição de sistemas reais, análise de dados e prática exploratória de laboratório.

Saiba mais

Construindo uma educação prática em mecânica de fluidos na Universidade Moutai

Este artigo apresenta o conjunto recém-fornecido de equipamentos de laboratório de mecânica de fluidos para a Universidade Moutai. A configuração do laboratório inclui aparelho Osborne Reynolds, aparelho de fricção de fluidos, bancada hidráulica digital, unidade de cavitação Venturi, dispositivo de calibração de medidor de vazão, demonstração de campo de fluxo e aparelho de vórtice. Esses sistemas experimentais permitem que estudantes de engenharia mecânica, civil, hidráulica e de energia realizem testes práticos cobrindo fluxo de tubos, atrito de fluidos, perda de carga, cavitação, medição de fluxo e fenômenos de vórtice. Ao combinar o conhecimento teórico com observação, medição, computação e análise de dados do mundo real, o laboratório fortalece as capacidades práticas de engenharia dos alunos e cria um ambiente de ensino prático completo para cursos de mecânica de fluidos.

Saiba mais

Avanço na educação prática em mecânica de fluidos na Universidade de Tsinghua

A Universidade de Tsinghua recebeu a plataforma de teste de pequenos túneis de água H501 para ensino prático em laboratório de mecânica de fluidos. Esta configuração experimental de baixa turbulência permite a visualização de fluxo, testes de camada limite, análise de cavitação, bem como medição de arrasto e sustentação de fluidos. Compatível com um conjunto completo de instrumentos de ensino de mecânica dos fluidos, a plataforma atende estudantes de engenharia mecânica, aeroespacial, civil e naval, unindo a teoria da mecânica dos fluidos com trabalhos de pesquisa e medição em laboratório do mundo real.

Saiba mais

Educação prática sobre energia renovável e armazenamento de energia na Southeast University

A Southeast University implantou uma plataforma de ensino de demonstração de microcarga de armazenamento eólico-solar. Este prático sistema integra energia fotovoltaica, turbina eólica, armazenamento de bateria, armazenamento térmico e bomba de calor de fonte tripla. Ele permite que estudantes de novas especialidades relacionadas à energia conduzam experimentos sobre geração, conversão, armazenamento e gerenciamento de energia em nível de sistema para desenvolver capacidades de engenharia abrangentes.

Saiba mais

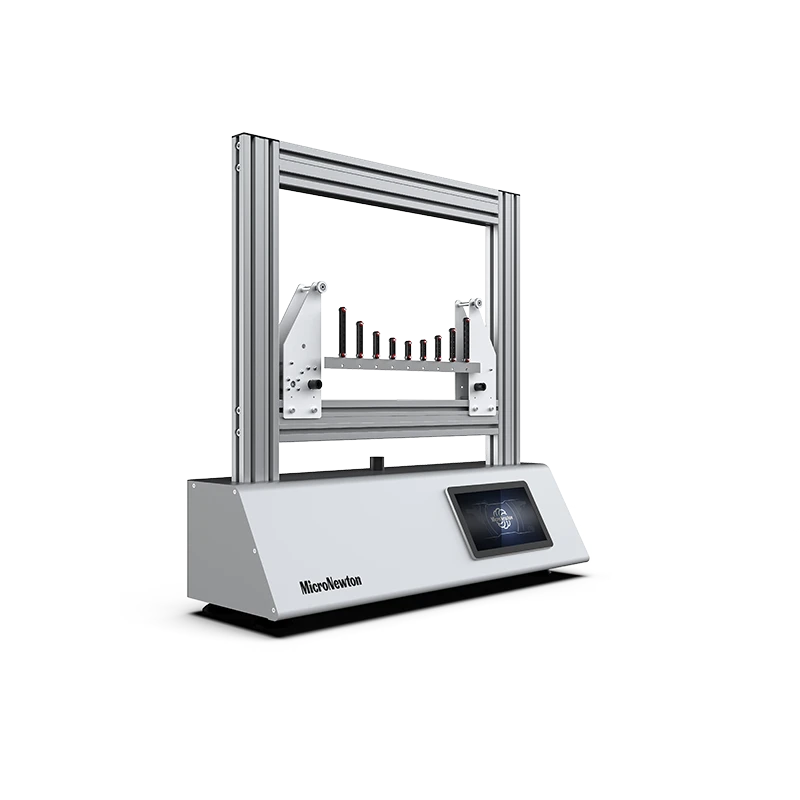

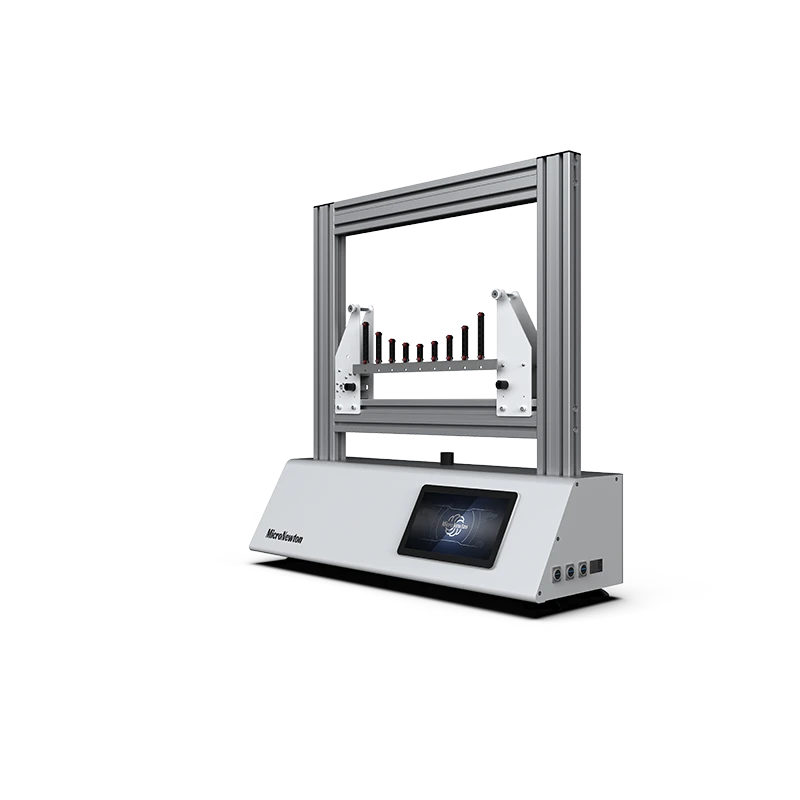

MST19-Dispositivo experimental para teste de força de cabos em estruturas suspensas
