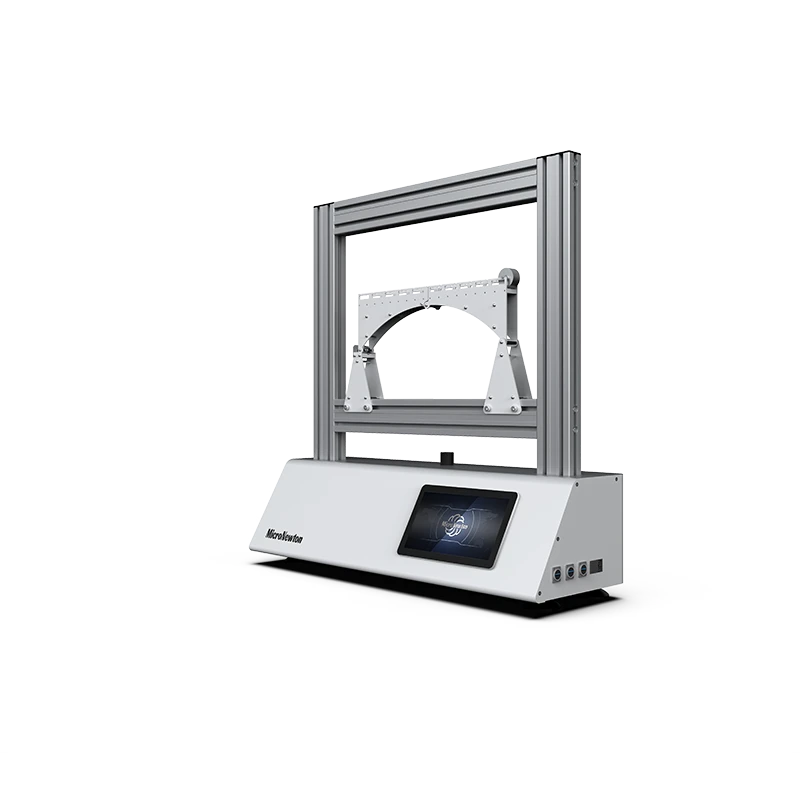

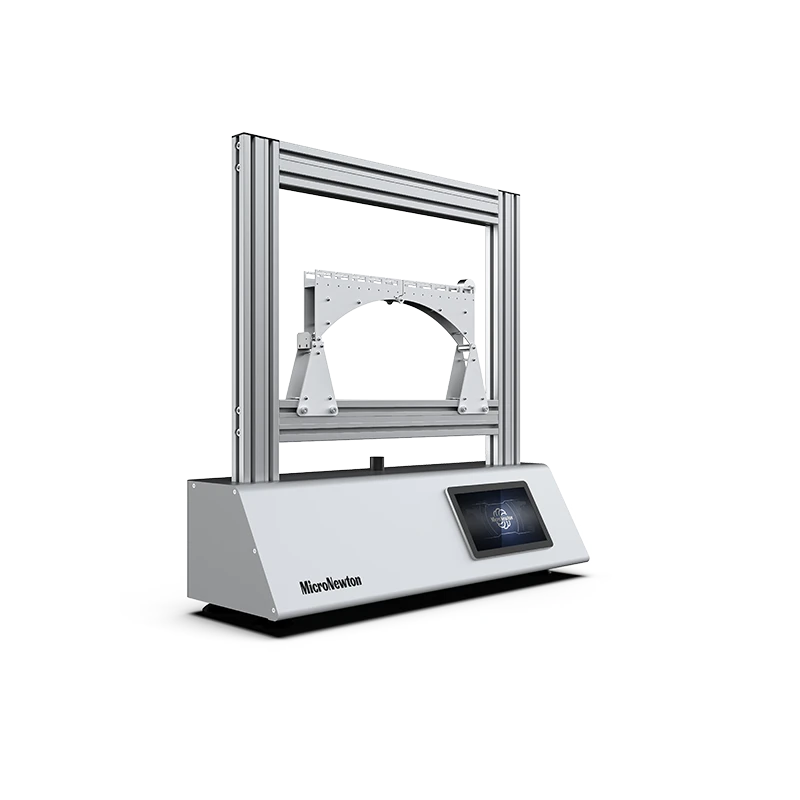

O dispositivo experimental de teste de empuxo horizontal de três arcos articulados MST03 é um módulo experimental projetado especificamente para o ensino de mecânica estrutural.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de empuxo horizontal de três arcos articulados MST03 é um módulo experimental projetado especificamente para o ensino de mecânica estrutural. Este dispositivo é otimizado e projetado com base nos requisitos de aplicação da engenharia civil e da engenharia mecânica, consistindo em dois suportes de suporte e uma estrutura em arco de ponte simétrica conectada por um eixo de pino. Ele pode simular com precisão o estado de tensão de um arco de três dobradiças sob cargas verticais (concentradas ou uniformemente distribuídas), medir e exibir o impulso horizontal gerado pela estrutura em tempo real e verificar intuitivamente a diferença de tensão entre a estrutura do arco e a viga simplesmente apoiada correspondente. É uma ferramenta de ensino ideal para compreender as características mecânicas das estruturas de impulso.
Recurso experimental
1
Teste de impulso horizontal: Meça a força de reação do suporte horizontal gerada pelos três arcos articulados sob carga e verifique a lei teórica de que o impulso é inversamente proporcional à altura do arco
2
Análise de carga móvel: O peso é movido e carregado em diferentes posições no arco, e a curva da força de reação horizontal que muda com a posição da carga é testada e desenhada para analisar a lei de distribuição das forças internas na seção
3
Simulação de carga uniformemente distribuída: Hastes de carga uniformemente distribuídas de diferentes comprimentos (hastes longas/hastes curtas) podem simular as forças uniformemente distribuídas sob condições reais de trabalho, como pontes, medir e comparar o empuxo medido e os valores de empuxo teóricos
4
Ensino visual: Unidade de tela sensível ao toque integrada, apresentação em tempo real de dados experimentais e curvas dinâmicas, suportando comparação intuitiva entre valores de cálculo teórico e dados medidos, auxiliando na compreensão do núcleo conceitos como linhas de eixo de arco razoáveis
Atributos do produto
|
Modelo de produto |
MST03 |
Nome do produto |
Três dobradiça arco horizontal impulso testando experimentaldispositivo |
|
Materiais Principais |
Alumínio liga, inoxidável aço |
Especificações |
≤1000×400×1000 |
|
Peso do produto |
≤30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
