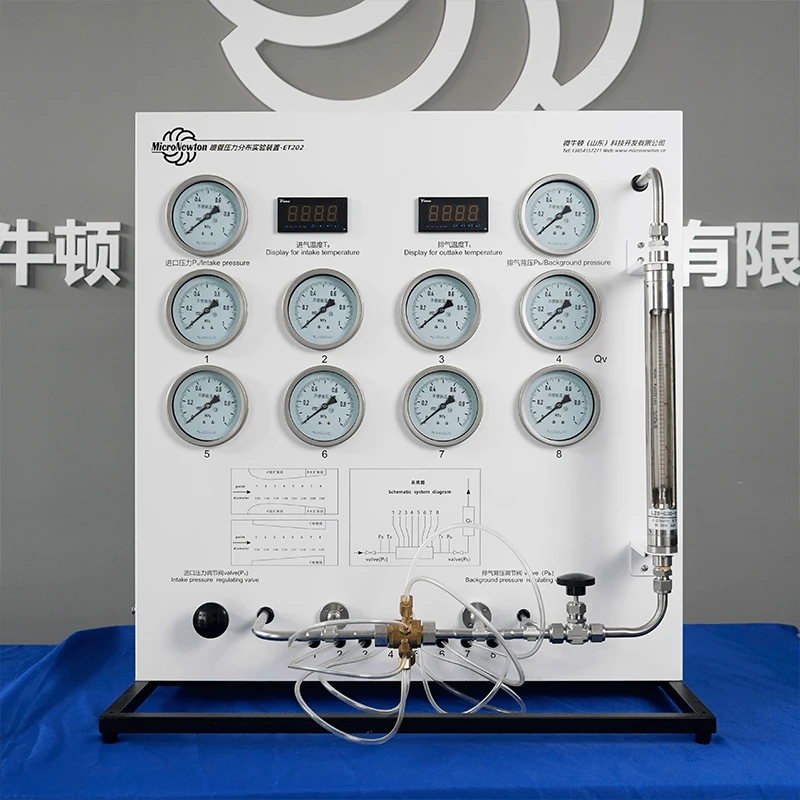

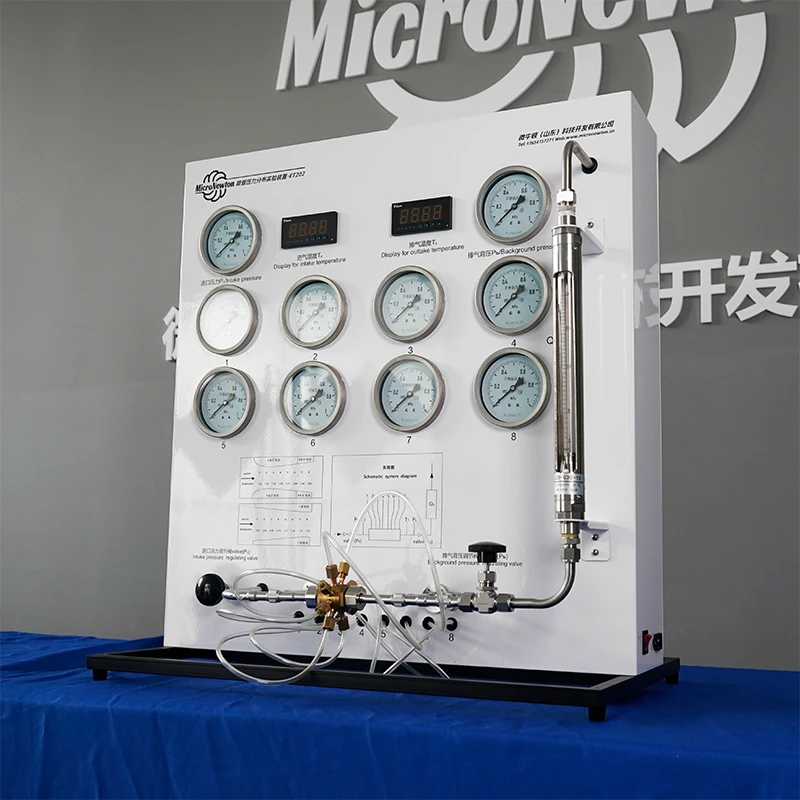

Módulo experimental de distribuição de pressão do bocal ET202

Módulo experimental de distribuição de pressão do bocal ET202

Este produto foi projetado para análise teórica e pesquisa experimental relacionada ao fluxo de gás e cálculos de bicos em Engenharia Termodinâmica e Aerodinâmica.

O sistema consiste em uma fonte de gás, seção de teste, unidade de medição de pressão e conjunto de válvula de controle. Ao coordenar a bomba de ar e as válvulas, o aparelho pode medir as curvas de distribuição de pressão de bicos convergentes e bicos convergentes-divergentes (bicos Laval). A pressão de entrada e a contrapressão do bico podem ser ajustadas.

Três bicos intercambiáveis são fornecidos para estudar a relação entre taxas de pressão e velocidade em diferentes configurações de bicos, incluindo um perfil de bico convergente e dois bicos Laval com diferentes comprimentos de seção de expansão. O sistema é compacto, seguro e adequado para experimentos de laboratório independentes.

Compartilhe:

Consulte agora Próximos Produtos Adicionar à lista

Funções experimentais

1.Demonstre o fenômeno de asfixia do bico.

2.Estudar fenômenos de fluxo como superexpansão e subexpansão quando ocorrem ondas de choque no bocal.

3.Investigar a relação entre a pressão de entrada e a velocidade do fluxo dentro do bocal.

4. Estude a relação entre a contrapressão ambiente e a velocidade do fluxo interno.

5.Analise a influência da pressão de entrada e da contrapressão na velocidade do fluxo do bico.

6. Estude a distribuição de pressão dentro de três tipos de bicos sob diferentes taxas de pressão de entrada e saída.

7.Suporte a projetos e experimentos de bicos estendidos adicionais.

Atributos do produto

Modelo de produto	ET202	Nome do produto	Módulo Experimental de Distribuição de Pressão do Bico
Materiais Principais	Placa de aço galvanizado, latão H80, Aço Inoxidável 304	Dimensões	750 × 450 × 810 milímetros
Peso do produto		Ambiente Operacional	Temperatura ambiente, Umidade relativa ≤ 85%
Fonte de alimentação de entrada	Trifásico monofásico, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz
Módulos Necessários	Compressor de ar, 3 bicos	Módulos Opcionais	Nenhum
