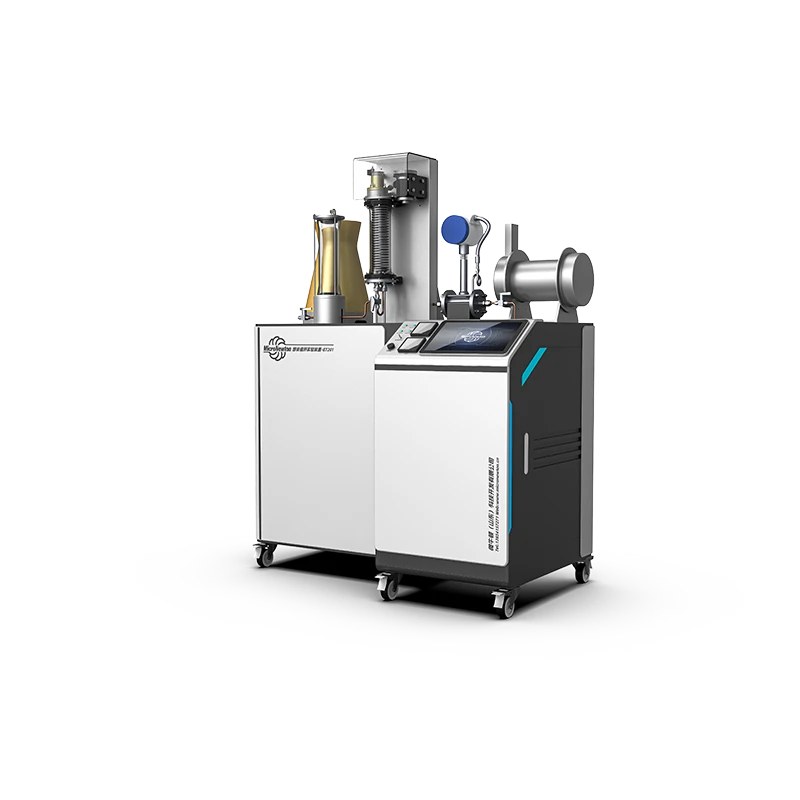

Aparelho experimental do ciclo ET201-Rankine

Aparelho experimental do ciclo ET201-Rankine

Este produto é um sistema de ciclo termodinâmico que converte energia térmica em trabalho mecânico/elétrico. Ele é usado para demonstrar o processo operacional de geração de energia por turbina a vapor e para estudar processos termodinâmicos fundamentais, incluindo compressão isentrópica, adição de calor a pressão constante, expansão isentrópica e condensação a pressão constante, ajudando assim os usuários a compreender o princípio de funcionamento do ciclo Rankine.

O sistema consiste principalmente em uma caldeira a vapor, gerador de turbina, condensador, tanque de abastecimento de água e bomba d'água. O módulo foi projetado com base em produtos industriais reais com miniaturização. Ele suporta configuração flexível, permitindo conexões de sistema único ou múltiplo.

O módulo centralizado de aquisição e controle de dados fornece funções de coleta e análise de dados. Ele mede os parâmetros de entrada e saída de cada módulo, incluindo temperatura, pressão e energia elétrica, e permite o controle das condições operacionais e a exibição do status em tempo real.

Através de design e desenvolvimento inovadores, o sistema garante uma operação eficiente, estável e segura, ao mesmo tempo que oferece boa escalabilidade e facilidade de manutenção. O sistema de dados é aberto e suporta customização do usuário, possibilitando expansão multidisciplinar.

A unidade de exibição mostra esquemas de operação do sistema, curvas dinâmicas e monitoramento em tempo real de todos os pontos de medição, incluindo temperatura, pressão, pressão de condensação, vazão, tensão operacional, corrente e potência.

Compartilhe:

Consulte agora Próximos Produtos Adicionar à lista

Atributos do produto

Modelo de Produto	ET201	Nome do produto	Aparelho Experimental do Ciclo Rankine
Materiais Principais	Placa de aço galvanizado, aço inoxidável 304	Dimensões	1350 × 750 × 1660 milímetros
Peso do produto	180kg	Ambiente Operacional	Temperatura ambiente, R umidade relativa ≤ 85% ; Laboratório equipado com sistemas de abastecimento de água e drenagem
Fonte de alimentação de entrada	Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz
Módulos Necessários	Gerador de vapor eletromagnético	Módulos Opcionais	Nenhum
