Túnel de Vento
Este produto é uma plataforma experimental fundamental projetada para estudar as características básicas de voo de aeronaves em baixa velocidade e para verificar teorias aerodinâmicas relacionadas.

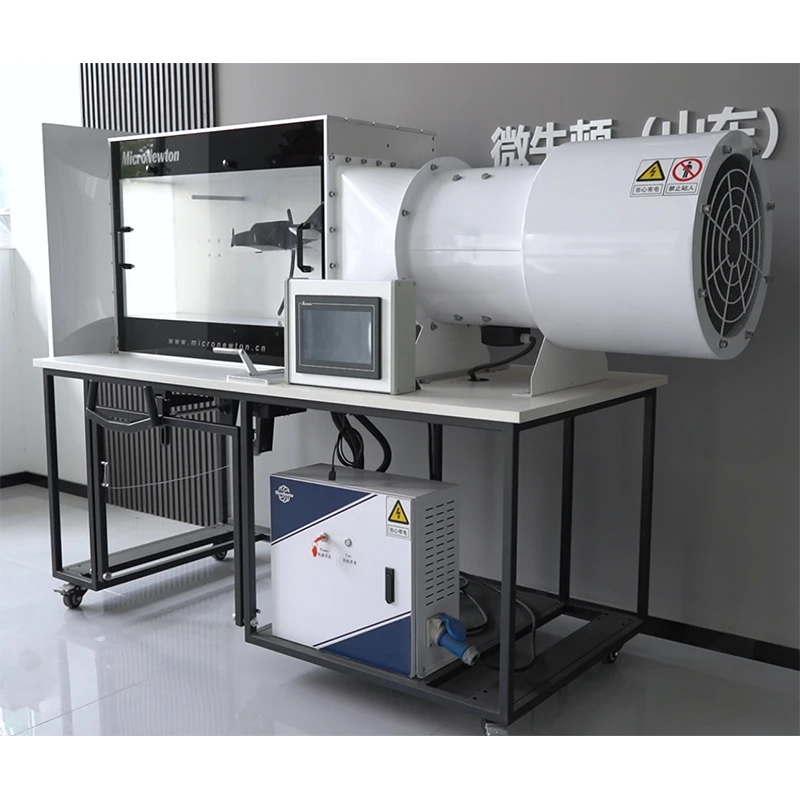

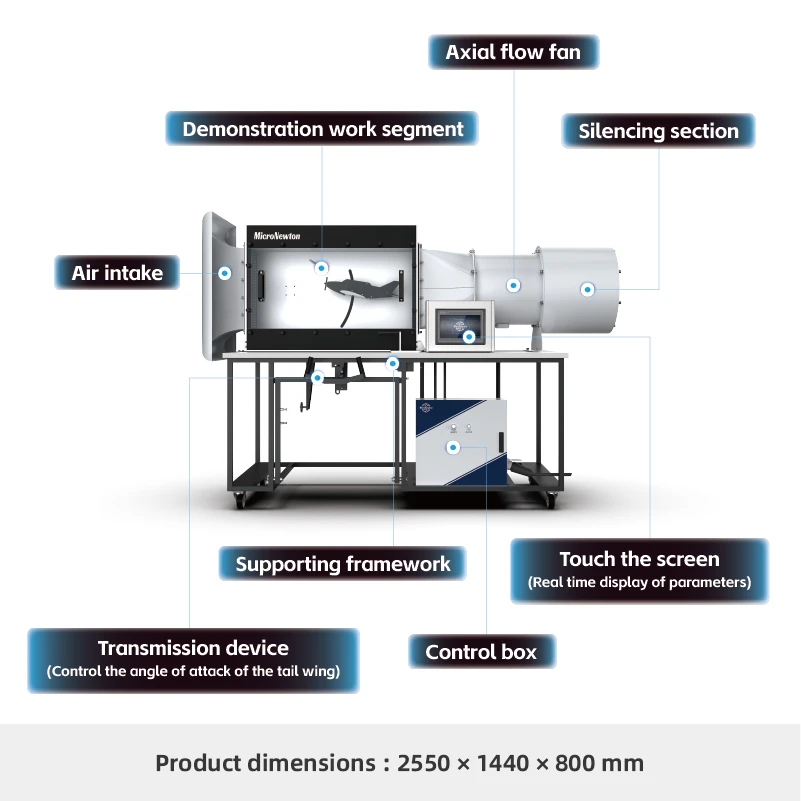

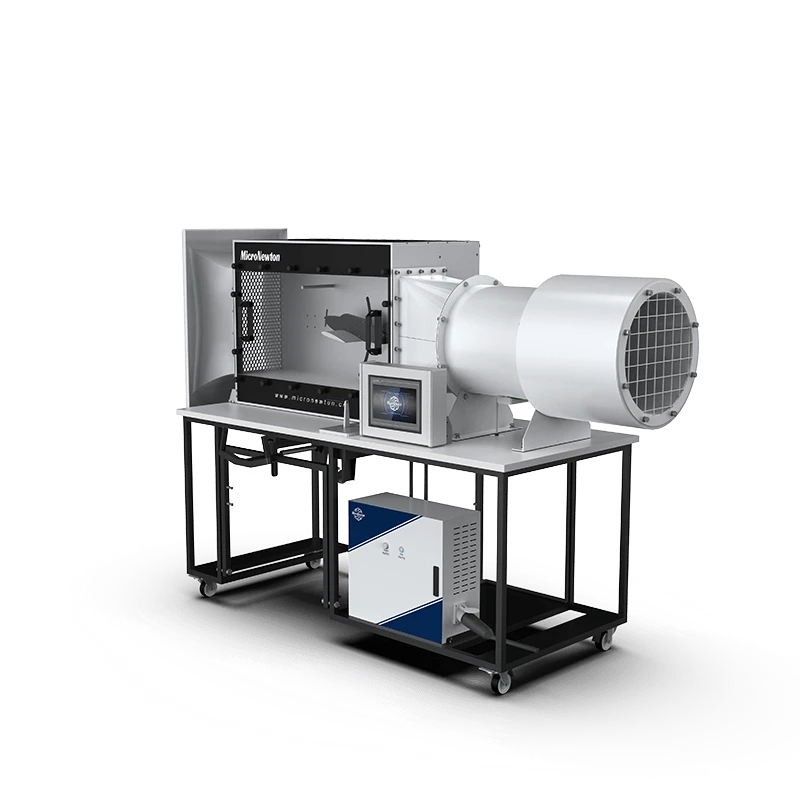

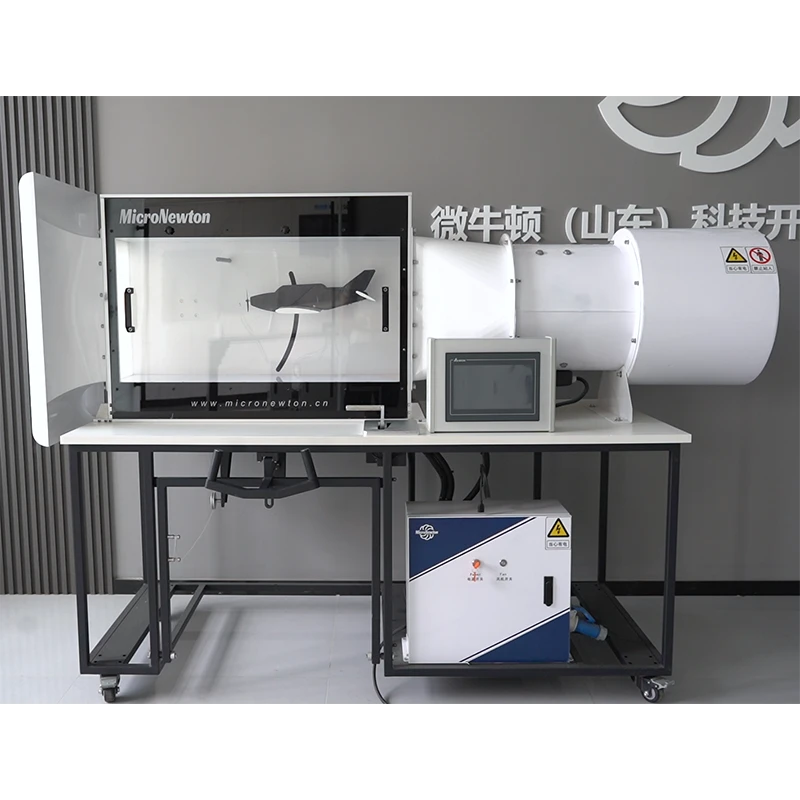

O túnel de vento consiste principalmente no corpo do túnel (incluindo silenciador), seção de exibição do modelo, sistema de acionamento e sistema de medição e controle. O sistema de controle permite o ajuste do ângulo da cauda e da velocidade do fluxo de ar para estudar a interação entre o ar e o modelo. Através da operação intuitiva, ele pode simular decolagem, vôo nivelado, pouso, estol, mudança do centro de gravidade, oscilação de inclinação e oscilação longitudinal.
Combinado com controle de velocidade de frequência variável, sensores de arrasto e visualização de tufos, o sistema pode realizar experimentos como medição de curva de sustentação de modelos de aeronaves e verificação teórica relacionada.
Os instrumentos integrados podem medir vários parâmetros e exibi-los na tela LCD, incluindo velocidade do fluxo de ar, atitude do modelo, altitude, pressão e sustentação. O sistema de exibição inclui um modelo de aeronave de simulação virtual, formando um gêmeo digital com o modelo físico. Um gerador de fumaça opcional está disponível para demonstrações de ensino de visualização de fluxo.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Estudar a estabilidade longitudinal da aeronave por meio de operação prática e simulação, incluindo condições de decolagem, cruzeiro e pouso.
2.Analisar a influência da velocidade de voo na atitude da aeronave durante voo nivelado e condições de estol.
3. Meça a curva de sustentação da asa, incluindo dados além do limite de estol.
4.Ajuste o centro de gravidade do modelo, corrija as curvas experimentais e determine um novo ponto de equilíbrio.
5. Demonstrar movimento oscilatório longitudinal de longo período do modelo da aeronave.
6. Com o gerador de fumaça F108A opcional, observe claramente o fluxo de ar sobre a asa e as superfícies horizontais da cauda.
Atributos do produto
|
Modelo de Produto |
F116 |
Nome do produto |
Túnel de Vento de Demonstração de Voo |
|
Materiais Principais |
Chapa de aço galvanizado, aço inoxidável 304, liga de alumínio 6061 |
Dimensões |
2300 × 800 × 1600 milímetros |
|
Peso do produto |
183kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Trifásico monofásico, 220V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Gerador de fumaça (F108A) |
