Túnel de Vento

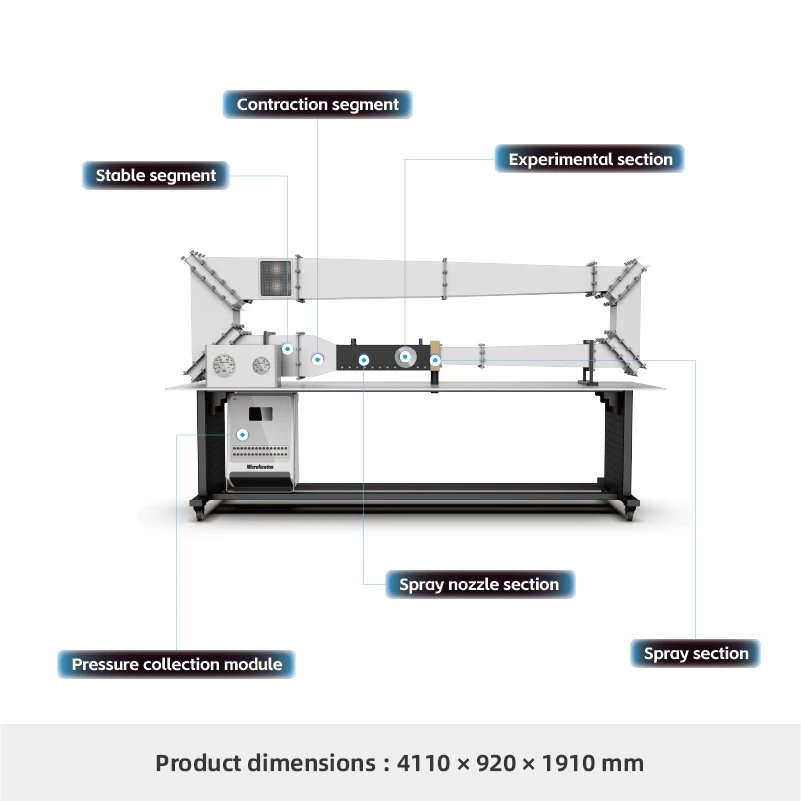

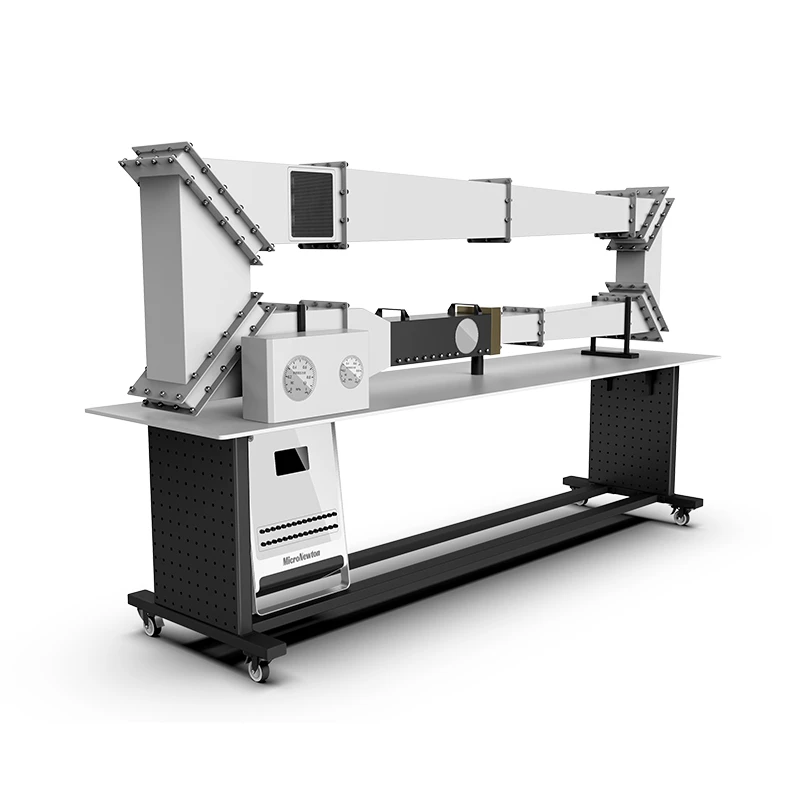

Este produto é um túnel de vento supersônico intermitente. A fonte de ar experimental é ar comprimido, apresentando um tamanho compacto adequado para a maioria dos ambientes de laboratório. Ele foi projetado para estudar as características dinâmicas do fluxo de ar subsônico e supersônico dentro de um bocal, bem como as características aerodinâmicas de modelos bidimensionais sob diferentes condições de fluxo.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Medir e estudar a distribuição de pressão dentro de um bocal Laval sob condições de fluxo subsônico e supersônico.
2.Comparar valores teóricos de distribuição de pressão com resultados experimentais.
3.Quando o fluxo de ar atinge condições supersônicas no túnel de vento, compare a taxa de contração teórica e medida do bico (requer sistema de aquisição de pressão de 32 canais).
4.Medir e estudar a influência de diferentes ângulos do modelo na pressão aerodinâmica em condições de escoamento subsónico e supersónico bidimensionais.
5. Medir e estudar o coeficiente de sustentação do modelo de teste sob fluxo supersônico.
6.Observar e estudar o processo de formação e princípios de ondas de choque e ondas de expansão em escoamento supersónico (requer sistema schlieren opcional).
Atributos do produto
|
Modelo de produto |
F380 |
Nome do produto |
Túnel de vento supersônico intermitente |
|
Materiais Principais |
Chapa de aço galvanizado, aço inoxidável, liga de alumínio 6061 |
Dimensões |
3030 × 805 × 2000 mm |
|
Peso do produto |
240kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Trifásico monofásico, 220V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Sistema Schlieren |
