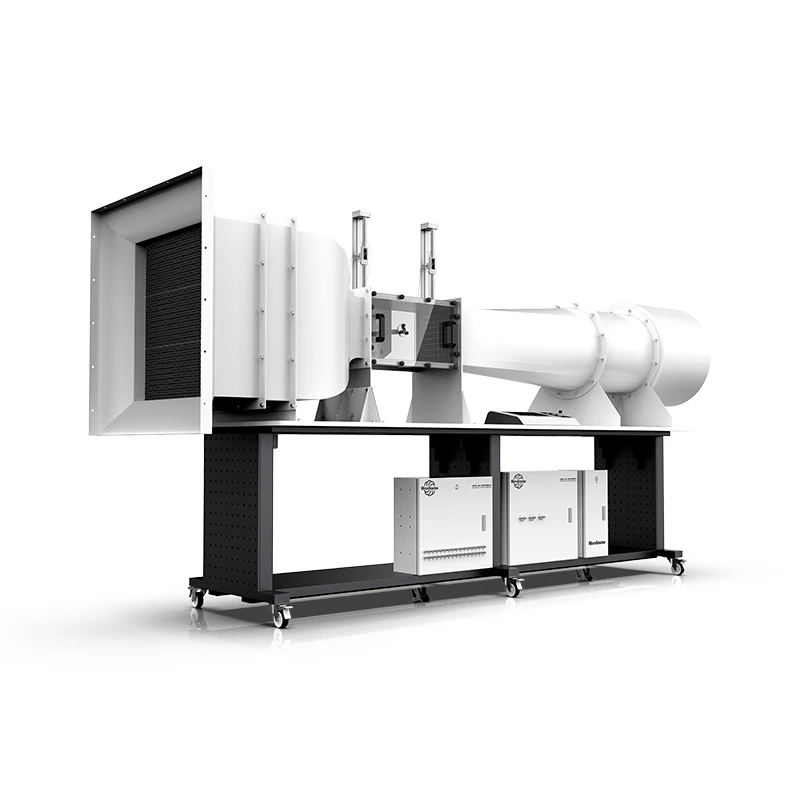

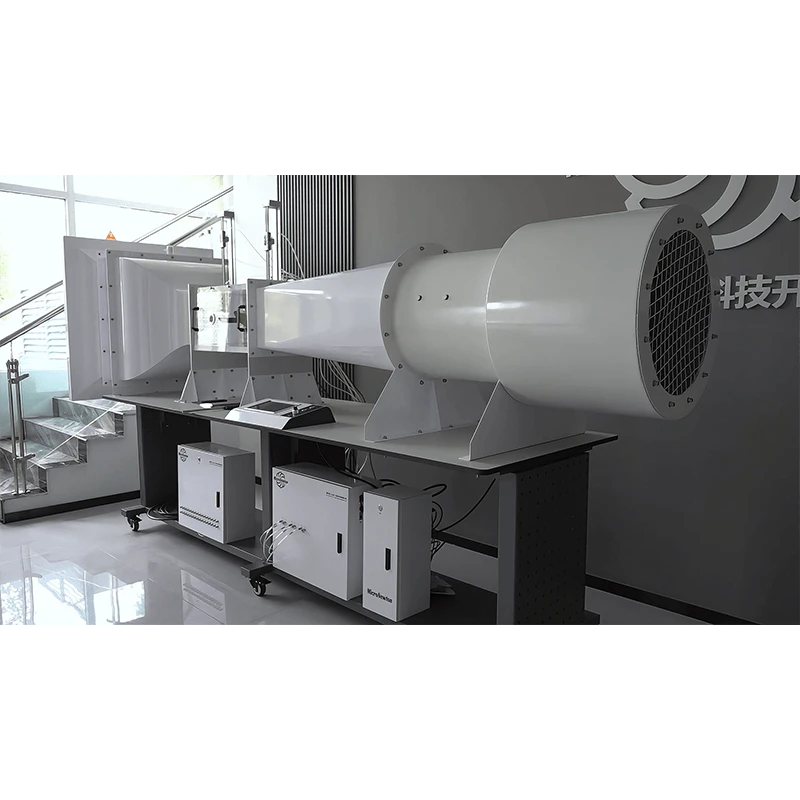

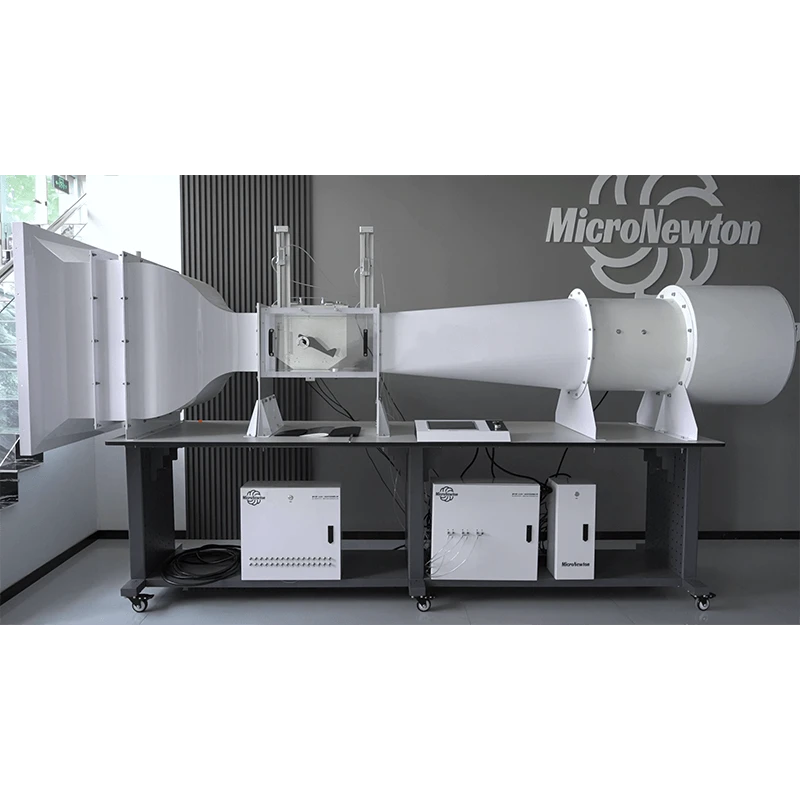

Túnel de Vento
Este produto é uma plataforma experimental fundamental para pesquisas em aerodinâmica de baixa velocidade, projetada para estudar princípios básicos de fluxo e verificar teorias aerodinâmicas relacionadas.

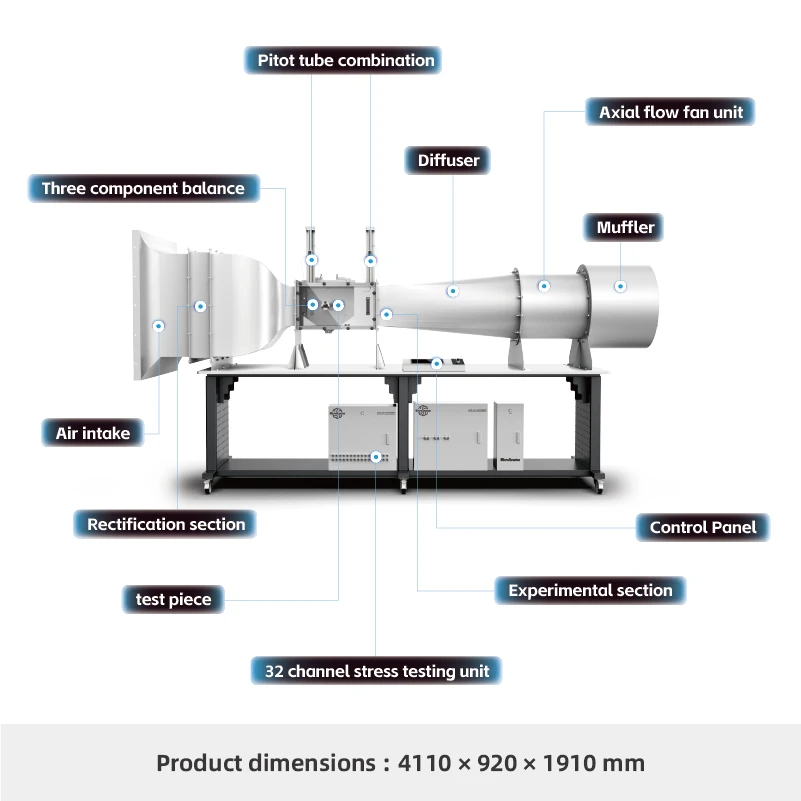

O túnel de vento consiste na seção de teste (incluindo silenciador), sistema de acionamento e sistema de controle básico. Vários modelos, como aerofólios, configurações de aeronaves e corpos escarpados, podem ser instalados na seção de teste para investigar interações aerodinâmicas, incluindo sustentação, arrasto, momento de lançamento e distribuição de pressão.
Com módulos opcionais, como sistema de pressão de 32 canais, gerador de fumaça e equilíbrio de força de três componentes, o sistema suporta uma ampla gama de verificação de teoria aerodinâmica e pesquisa experimental. Alguns módulos suportam personalização e design experimental estendido.
A unidade principal está equipada com um sistema de display touchscreen, integrando múltiplas interfaces de modelos aerodinâmicos. Ele fornece visualização de dados em tempo real, exibição dinâmica de curvas e exportação de dados Excel. Além dos modelos aerodinâmicos padrão, o sistema também pode funcionar como uma plataforma versátil de aquisição de dados para pesquisas estendidas em aerodinâmica.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Interface touchscreen com feedback de áudio para controle e configuração do sistema.
2. Interfaces integradas para monitoramento de modelo de túnel de vento, exibição de equilíbrio de força de três componentes e exibição de pressão de 32 canais, com curvas dinâmicas em tempo real e exportação de dados Excel.
3.Suporta controle total de entrada/saída e aquisição de dados para todos os módulos compatíveis.
4.Pode servir como um sistema estendido de aquisição de dados para medições de elevação, arrasto, momento de lançamento e distribuição de pressão.
5. Estudar os efeitos da camada limite e distribuição de pressão (requer sistema de pressão de 32 canais e módulo de camada limite).
6.Analisar o arrasto de fricção de diferentes formas de corpo bluff (requer equilíbrio de três componentes e modelo de arrasto 3D).
7. Meça a distribuição de pressão e as características de sustentação do aerofólio NACA 0012 (requer sistema de pressão de 32 canais e modelo de aerofólio).
8. Estudar os efeitos da deflexão do flap na sustentação, arrasto e momento de lançamento do aerofólio NACA 2412 (requer equilíbrio de força e módulo de aerofólio).
9. Medir forças aerodinâmicas em asas NACA 0012 com diferentes envergaduras (requer equilíbrio de força e módulo de aerofólio).
10.Estudar as características de sustentação, arrasto e momento de lançamento do modelo de aeronave de asa alta/baixa NACA 2415 (requer equilíbrio de força e módulo de aerofólio).
11.Estudar características aerodinâmicas do modelo de aerofólio S1210 (requer equilíbrio de forças e módulo de aerofólio).
12. Demonstrar características de fluxo em torno de vários corpos escarpados (requer gerador de fumaça e modelos correspondentes).
13. Realizar experimentos de fluxo de esteira e medir a distribuição de pressão a jusante (requer sistema de pressão de 32 canais, gerador de fumaça e modelos).
14. Fornece fluxo de ar estável e ajustável para experimentos de aerodinâmica estendidos.
Atributos do produto
|
Modelo de produto |
F130 |
Nome do produto |
Túnel de vento de baixa velocidade |
|
Materiais Principais |
Chapa de aço galvanizado, aço inoxidável, liga de alumínio 6061 |
Dimensões |
4110 × 920 × 1910 milímetros |
|
Peso do produto |
530kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Sistema trifásico de cinco fios 380V ±5%, 50Hz |
||
|
Módulos Necessários |
● 2 conjuntos de sistemas de tubo Pitot ● 1 gabinete de controle elétrico |
Módulos Opcionais |
● Sistema de aquisição de pressão de 32 canais ● Equilíbrio de força de três componentes ● Modelo de arrastar 3D ● Modelo de camada limite de placa plana ● Modelo de aerofólio NACA 0012 ● Modelo de aeronave de asa alta/baixa ● Kit modelo de aerofólio ● Gerador de fumaça |
